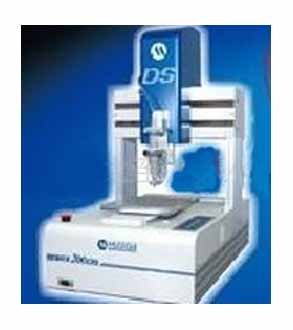

重庆内藤供应日本武藏MUSASHI点胶机 SM500DS优等产品重庆成都贵州江西武汉西安

产品介绍: 最高速度800mm/sec,高耐久性。 通过独特的驱动电路中,实现了无失调。 点胶机领先厂商的技术力量才能达到的涂抹精度。 卓越的笔直性,圆滑的高精细描图。 拐角R形状也没有液体残留和歪斜,实现漂亮的描画。 动作范围从100mm到500mm,根据工作现场的实际应对各种宽度要求。 产品规格: 系列名 SM100DS SM200DS

  • 型号: 重庆内藤供应日本武藏MUSASHI点胶机 SM500DS优等产品重庆成都贵州江西武汉西安
产品介绍:


最高速度800mm/sec,高耐久性。 通过独特的驱动电路中,实现了无失调。 点胶机领先厂商的技术力量才能达到的涂抹精度。 卓越的笔直性,圆滑的高精细描图。 拐角R形状也没有液体残留和歪斜,实现漂亮的描画。 动作范围从100mm到500mm,根据工作现场的实际应对各种宽度要求。
产品规格:

系列名
SM100DS
SM200DS
SM300DS
SM400DS
SM500DS
控制轴数
3轴
动作范围
X、Y、轴
100mm
200mm
300mm
400mm
500mm
Z轴
60mm
PTP动作最大速度范围
X、Y、轴
400mm/sec.
800mm/sec.
Z轴
100mm/sec.
直线动作最大速度范围
X、Y、轴
400mm/sec.
Z轴
100mm/sec.
反复定位精度
X、Y、轴
±0.01mm(*1)
Z轴
±0.01mm(±0.02mm)(*1)
可搬重量
Y轴(工件桌侧)
5kg(*2)
10kg(*2)
15kg(*2)
Z轴(喷头侧)
3kg(7kg)(*2)
控制方式
PTP及CP控制
补间功能
3轴直线补间,3维圆/圆弧补间
程序容量
1000步
程度数据保存方式
内部:FLASH PROM
外部:由程序编辑软件MuCADⅢ向计算机媒介做备份
外部输入、输出点数(通用)
输入
17点
输出
26点
电源、消耗电力
AC100~240V 50/60Hz·150W
外形尺寸
W
238mm
300mm
400mm
500mm
620mm
D
390.4mm
530.4mm
630.4mm
710.4mm
810.4mm
H
562.7mm
567.7
重量
19kg(20kg)
21kg(22kg)
25kg(26kg)
29kg(30kg)
34kg(35kg0
使用环境的温度,温度
0~40℃·20~80%(不结露)
可选
各种工件桌,各种托架,控制盒,吸着BOX,针头清洁用垫,吸引式喷嘴清洁器,安全罩(拉门式,光轴式)

注:(*1):根据昌本工业规格规定的测定方法
(*2):搭载工件桌(可选项)时。
另处,由于速度,动作模式,搭载物重心位置等的不同会有所不同。
