三丰Mitutoyo视像测量系统OQI B505B外观迷你操作简便重庆成都西安武汉广州上海北京苏州

用户界面：

操作系统：

键盘类型：

型号：三丰Mitutoyo视像测量系统OQI B505B外观迷你操作简便重庆成都西安武汉广州上海北京苏州

Quick Image

361系列-非接触2D视像测量系统

日本三丰品牌 MITUTOYO QI-B505B 视像测量系统

Quick Image是2D测理装置中所采用的一种新理念。可以提供非常独特的功能以提高测量效率。

特点：

1、具备长景深和宽视场的特性。

2、远心光学系统。

3、百万像素彩色CCD照相机。

4、大扇面LED环形灯。

性能参数：

型号

QI-A505B

QI-A505B

QI-A1010B

QI-A1010B

QI-A2010B

QI-A2010B

测量范围

X,Y轴

50×50mm

100×100mm

200×100mm

Z轴

25mm

100mm

100mm

测量模式

高分辨率模式和普通模式

精度

屏幕显示

QI-A型: ±5µm(高分辨率模式), ±8µm(普通模式)[QI-B型: ±2.7µm(高分辨率模式), ±4µm(普通模式)

U1XY

±(5+0.08L)µm L为测量长度(mm)

重复精度屏幕内(±2δ)

QI-A型: ±1µm(高分辨率模式), ±2µm(普通模式)[QI-B型: ±0.7µm(高分辨率模式), ±1µm(普通模式)

CCD照相机

百万像素彩色CCD照相机

光学系统

放大倍率*

0.2X

0.5X

0.2X

0.5X

0.2X

0.5X

工作距离

90mm

焦点深度

高分辨率模式: ±0.6µm,普通模式: ±11µm(±1.8µm) ( ):QI-B型

照明

轮廓

√

√

√

√

√

√

表面

√

√

√

√

√

√

4区LED

√

√

√

√

√

√

工作台玻璃尺寸

86×82mm

170×170mm

242×140mm

台面最大承重

5kg

5kg

10kg

重量

20kg

70kg

74kg

型号

QI-A2017B

QI-A2017B

QI-A3017B

QI-A3017B

QI-A4020B

QI-A4020B

测量范围

X,Y轴

200×170mm

300×170mm

300×170mm

Z轴

100mm

100mm

100mm

测量模式

高分辨率模式和普通模式

精度

屏幕显示

QI-A型: ±5µm(高分辨率模式), ±8µm(普通模式)[QI-B型: ±2.7µm(高分辨率模式), ±4µm(普通模式)

U1XY

±(5+0.08L)µm L为测量长度(mm)

重复精度屏幕内(±2δ)

QI-A型: ±1µm(高分辨率模式), ±2µm(普通模式)[QI-B型: ±0.7µm(高分辨率模式), ±1µm(普通模式)

CCD照相机

百万像素彩色CCD照相机

光学系统

放大倍率*

0.2X

0.5X

0.2X

0.5X

0.2X

0.5X

工作距离

90mm

焦点深度

高分辨率模式: ±0.6µm,普通模式: ±11µm(±1.8µm) ( ):QI-B型

照明

轮廓

√

√

√

√

√

√

表面

√

√

√

√

√

√

4区LED

√

√

√

√

√

√

工作台玻璃尺寸

260×230mm

360×230mm

440×232mm

台面最大承重

20kg

20kg

15kg

重量

140kg

148kg

145kg

*双重远心系统

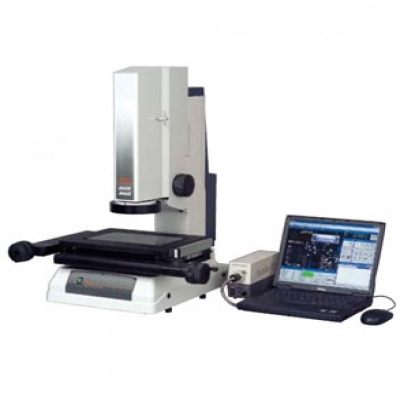

产品展示
