FALCIO-Apex 系列

355系列-高精度CNC三坐标测量机

日本三丰品牌 MITUTOYO FALCIO-Apex163012 三坐标测量机

FALCIIO-Apex系列中的高端产品，带升级版动态精度的高性能移动桥式CNC三坐标测量机。

特点：

1、高测量精度、高运动速度。

2、全数字运动控制。

3、三轴导轨均使用经改进的高强度气浮轴承。

技术参数：

长度标准：高精度线性编码器

导向系统：气浮轴承

最大驱动速度：430mm/sec(500mm/sec:1600系列)

最大加速度：0.17G(0.13G:1600系列)

气压：0.4MPa

空气消耗量：50L/min(150L/min:1600系列)

可确保精度的温度环境*

温度范围

18℃-22℃

温度变化

每小时

1.0k

每24小时

2.0k

温度梯度

垂直

1.0k/m

水平

1.0k/m

*当使用温度补偿系统时

性能参数：

型号

FALCIO-Apex 776

FALCIO-Apex 7106

FALCIO-Apex 9106

FALCIO-Apex 9116

测量范围

X轴

705mmm

705mm

905mm

905mm

Y轴

705mm

1005mm

1005mm

1605mm

Z轴

605mm

605mm

605mm

605mm

分辨率

0.1µm

0.1µm

0.1µm

0.1µm

精度*

MPEE

(1.2+3L/1000) µm

(1.3+3L/1000) µm

MPEp

1.6µm

MPETHP

2.2µm

工作台

材料

花岗岩

花岗岩

花岗岩

花岗岩

尺寸

840×1320mm

840×1620mm

1040×1720mm

1040×2320mm

坚固用螺钉孔

M8×1.25mm

M8×1.25mm

M8×1.25mm

M8×1.25mm

工件

最大高度

740mm

740mm

740mm

740mm

最大负载

500kg

1635kg

800kg

1200kg

重量(主机)

1405kg

1635kg

1940kg

2960kg

型号

FALCIO-Apex 162012

FALCIO-Apex 163012

FALCIO-Apex 164012

测量范围

X轴

1605mm

1605mm

1605mm

Y轴

2005mm

3005mm

4005mm

Z轴

1205mm[1505mm]

分辨率

0.1µm

0.1µm

0.1µm

精度*

MPEE

(2.8+4L/1000) µm[(3.3+4.5L/1000) µm:Z轴=1505mm]

MPEp

2.8µm[3.3µm:Z轴=1505mm]

MPETHP

2.8µm(90S)[3.5µm(90S):Z轴=1505mm]

工作台

材料

花岗岩

花岗岩

花岗岩

尺寸

1850×3280mm

1850×4280mm

1850×5280mm

坚固用螺钉机

M8×1.25mm

M8×1.25mm

M8×1.25mm

工件

最大高度

1350mm[1650mm]

最大负载

3500kg

4000kg

4500kg

重量(主机)

9500kg[9600kg]

14000kg[14050kg]

25000kg[25050kg]

*本测量机带有温度补偿系统

统一标准：ISO 10360-2使用的探测系统:SP25M带有Φ4×50mm测针

L为测量长度(mm)

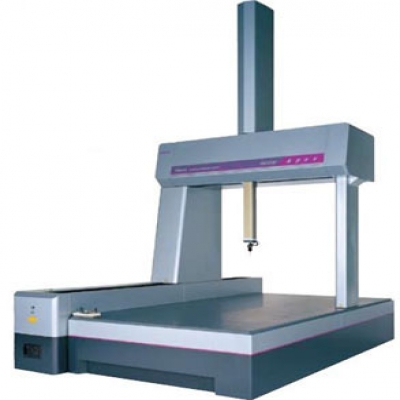

产品展示
