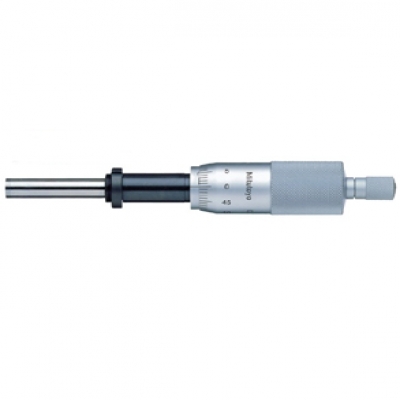

三丰Mitutoyo微分头O151 239

微分头 151系列 – 心轴直径为8mm的中型普通型 日本三丰品牌 MITUTOYO 151-239 微分头 特点: 1、直径为8mm的心轴用于重载任务。 2、棘轮锁定装置可保持恒定测力。 3、硬质合金测量面。 技术参数: 分度值:0.01mm,0.001mm,.001〞或.0001〞 心轴螺距:0.5mm或.025〞 心轴面:硬质合金平面(硬度大于HRA90),麿光表面 标尺面:硬铬镀层 锁

  • 用户界面:
  • 操作系统:
  • 键盘类型:
  • 型号: 三丰Mitutoyo微分头O151 239
微分头

151系列 – 心轴直径为8mm的中型普通型

日本三丰品牌 MITUTOYO 151-239 微分头

特点:

1、直径为8mm的心轴用于重载任务。

2、棘轮锁定装置可保持恒定测力。

3、硬质合金测量面。

技术参数:

分度值:0.01mm,0.001mm,.001〞或.0001〞

心轴螺距:0.5mm或.025〞

心轴面:硬质合金平面(硬度大于HRA90),麿光表面

标尺面:硬铬镀层

锁紧螺母可固定厚度: 25.5mm

精度和轴套外径


货号

精度

轴套外径

151-224

151-240

±2µm/±.0001〞

12mm/.5〞

151-223

151-239

±2µm/±.0001〞

12mm/.5〞

151-214

--

±2µm

12mm/.5〞

151-213

--

±2µm

12mm/.5〞

151-222

151-238

±2µm/±.0001〞

12mm/.5〞

151-221

151-237

±2µm/±.0001〞

12mm/.5〞

151-212

151-243

±2µm/±.0001〞

12mm/.5〞

151-211

151-244

±2µm/±.0001〞

12mm/.5〞

151-227

--

±2µm

12mm/.5〞

151-228

--

±2µm

12mm/.5〞

151-225

151-241

±2µm/±.0001〞

12mm/.5〞

151-226

151-242

±2µm/±.0001〞

12mm/.5〞

--

151-243

±.0001〞

.5〞

--

151-244

±.0001〞

.5〞

151-256

151-272

±4µm/±.0002〞

12mm/.5〞

151-255

151-271

±4µm/±.0002〞

12mm/.5〞

151-260

--

±4µm

.5〞

151-259

--

±4µm

.5〞


*用于预订型号

性能参数:

公制型:


测量范围

货号

轴套

心轴面

其它特点

25mm

151-224

普通型

平面(硬质合金头)

--

25mm

151-223

带有锁紧螺母

平面(硬质合金头)

--

25mm

151-214***

普通型*

平面(硬质合金头)

--

25mm

151-213***

带有锁紧螺母*

平面(硬质合金头)

--

25mm

151-222

普通型

平面(硬质合金头)

带有游标(0.001mm/.0001〞)

25mm

151-221

带有锁紧螺母

平面(硬质合金头)

带有游标(0.001mm/.0001〞)

25mm

151-212***

普通型*

平面(硬质合金头)

带有游标(0.001mm)

25mm

151-211***

带有锁紧螺母*

平面(硬质合金头)

带有游标(0.001mm)

25mm

151-227***

普通型

平面(硬质合金头)

不带棘轮锁定装置

25mm

151-228***

带有锁紧螺母

平面(硬质合金头)

不带棘轮锁定装置

25mm

151-225

普通型*

平面(硬质合金头)

不带棘轮锁定装置

25mm

151-226

带有锁紧螺母*

平面(硬质合金头)

不带棘轮锁定装置

--

--

普通型*

平面(硬质合金头)

不带棘轮锁定游标(.0001〞)

--

--

带有锁紧螺母*

平面(硬质合金头)

不带棘轮锁定游标(.0001〞)

50mm

151-256

普通型

平面(硬质合金头)

--

50mm

151-255

带有锁紧螺母

平面(硬质合金头)

--

50mm

151-260

普通型

平面(硬质合金头)

不带棘轮锁定装置

50mm

151-259

带有锁紧螺母

平面(硬质合金头)

不带棘轮锁定装置


英制型:


测量范围

货号

轴套

心轴面

其它特点

1〞

151-240

普通型

平面(硬质合金头)

--

1〞

151-239

带有锁紧螺母

平面(硬质合金头)

--

--

--

普通型*

平面(硬质合金头)

--

--

--

带有锁紧螺母*

平面(硬质合金头)

--

1〞

151-238

普通型

平面(硬质合金头)

带有游标(0.001mm/.0001〞)

1〞

151-237

带有锁紧螺母

平面(硬质合金头)

带有游标(0.001mm/.0001〞)

--

--

普通型*

平面(硬质合金头)

带有游标(0.001mm)

--

--

带有锁紧螺母*

平面(硬质合金头)

带有游标(0.001mm)

--

--

普通型

平面(硬质合金头)

不带棘轮锁定装置

--

--

带有锁紧螺母

平面(硬质合金头)

不带棘轮锁定装置

1〞

151-241

普通型*

平面(硬质合金头)

不带棘轮锁定装置

1〞

151-242**

带有锁紧螺母*

平面(硬质合金头)

不带棘轮锁定装置

1〞

151-243**

普通型*

平面(硬质合金头)

不带棘轮锁定游标(.0001〞)

1〞

151-244

带有锁紧螺母*

平面(硬质合金头)

不带棘轮锁定游标(.0001〞)

2〞

151-272

普通型

平面(硬质合金头)

--

2〞

151-271

带有锁紧螺母

平面(硬质合金头)

--

--

--

普通型

平面(硬质合金头)

不带棘轮锁定装置

--

--

带有锁紧螺母

平面(硬质合金头)

不带棘轮锁定装置


*带有心轴锁 **带有棘轮锁定装置 ***用于预订型号

尺寸和重量:单位:(mm) ( ):心轴完全缩进时
