三丰Mitutoyo深度尺O7222外观迷你操作简便重庆成都西安武汉广州上海北京苏州

ABSOLUTE Digimatic 深度尺/带表深度尺 547,7系列 日本三丰品牌 MITUTOYO 7222 深度尺 特点: 1、ABSOLUTE Digimatic 深度尺可在电池用尽前保持原有的原点设置。 2、安装延长杆可扩大测量范围。 3、基座底面经过硬化,研磨和抛光处理,具有很高的平面度。 4、背置活塞型指针式千分表可从正上方的垂直表盘进行读数(7231,7237,7238)

  • 用户界面:
  • 操作系统:
  • 键盘类型:
  • 型号: 三丰Mitutoyo深度尺O7222外观迷你操作简便重庆成都西安武汉广州上海北京苏州
ABSOLUTE Digimatic 深度尺/带表深度尺 title=""

547,7系列

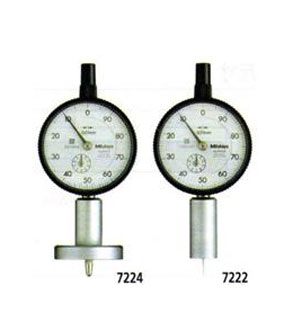

日本三丰品牌 MITUTOYO 7222 深度尺

特点:

1、ABSOLUTE Digimatic 深度尺可在电池用尽前保持原有的原点设置。

2、安装延长杆可扩大测量范围。

3、基座底面经过硬化,研磨和抛光处理,具有很高的平面度。

4、背置活塞型指针式千分表可从正上方的垂直表盘进行读数(7231,7237,7238)。

5、带有SPC数据输出(547系列)。

数显技术参数:

精度:参见性能参数(数显型号不包括量化偏差)

分辨率:0.01mm型号 0.01mm

0.001mm型号 0.001mm/0.001mm

.0005〞/0.01mm型号 .0005〞/0.01mm

.0005〞/0.001mm型号 .0005〞/.0001〞/ .00005〞/0.01mm/0.001mm

基座面平面度:5µm或2µm

测头:硬质合金球型测头或针型测头

测力:1.5N

显示:LCD

刻度类型:ABSOLUTE 静电线性编码器

最大响应速度:无极限

电池:SR44(1pc.),938882

电池寿命:正常使用情况约为7000小时

带表型技术参数:

精度:参见性能参数

表盘读数值:0.01mm或.001〞

基座面平面度:5µm或2µm

测头:硬质合金球型测头(测头:7210,7222)

测力:1.4N(2.5N:7213,7214,7217S,7218S)

数显型功能:

原点设置/预置、调零、GO/±NG判断、计算方向转换、电源开/关、简化计算、功能锁定、数据保持、数据输出、英制/公制转换(英制/公制型)

警告:低电压、计算错误、溢流错误、公差极限、设置错误

数显型选件:

905338:SPC电缆(1m)

905409:SPC电缆(2m)

性能参数:

公制型:数显型

测量范围

货号

行程

精度

延长杆

基座(W×T,平面度)

分度值

0-200mm

547-211

12.7mm

±20µm

5pcs.(10,20,30,30,100mm)

63.5×16mm,5µm

0.01mm

0-200mm

547-212

12.7mm

±20µm

5pcs.(10,20,30,30,100mm)

101.6×16mm,5µm

0.01mm

0-200mm

547-251

12.7mm

±5µm

5pcs.(10,20,30,30,100mm)

63.5×16mm,2µm

0.001mm

0-200mm

547-252

12.7mm

±5µm

5pcs.(10,20,30,30,100mm)

101.6×16mm,2µm

0.001mm

英制/公制型:数显型

测量范围

货号

行程

精度

延长杆

基座 (W×T,平面度)

分度值

0-8〞

547-217S

.5〞

±.001〞

4pcs.(.5〞,1〞,2〞,4〞)

2.5〞×.63〞,.0002〞

.005〞/0.01mm

0-8〞

547-218S

.5〞

±.001〞

4pcs.(.5〞,1〞,2〞,4〞)

4〞×.63〞,.0002〞

.005〞/0.01mm

0-8〞

547-257S

.5〞

±.0002〞

4pcs.(.5〞,1〞,2〞,4〞)

2.5〞×.63〞,.00008〞

.00005〞/0.001mm

0-8〞

547-258S

.5〞

±.0002〞

4pcs.(.5〞,1〞,2〞,4〞)

4〞×.63〞,.00008〞

.00005〞/0.001mm

公制型:数显型

测量范围

货号

行程

精度

延长杆

基座 (W×T,平面度)

0-10mm

7210*

10mm

±15µm

--

40×16mm,5µm

0-200mm

7211

10mm

±15µm

5pcs.(10,20,30,30,100mm)

63.5×16mm,5µm

0-200mm

7212

10mm

±15µm

5pcs.(10,20,30,30,100mm)

101.6×16mm,5µm

0-210mm

7213

30mm

±30µm

3pcs.( 30,60,90mm)

63.5×16mm,5µm

0-210mm

7214

30mm

±30µm

3pcs.( 30,60,90mm)

101.6×16mm,5µm

0-200mm

7220

10mm

±15µm

5pcs.(10,20,30,30,100mm)

100×18mm,5µm

0-200mm

7221

10mm

±15µm

5pcs.(10,20,30,30,100mm)

150×18mm,5µm

0-10mm

7222

10mm

±15µm

5pcs.(10,20,30,30,100mm)

Φ16mm, 5µm

0-10mm

7223

10mm

±15µm

5pcs.(10,20,30,30,100mm)

Φ25mm, 5µm

0-10mm

7224

10mm

±15µm

5pcs.(10,20,30,30,100mm)

Φ40mm, 5µm

0-200mm

7231

5mm

±15µm

5pcs.(10,20,30,30,100mm)

63.5×16mm,5µm

*事有针型测头

英制型:数显型

测量范围

货号

行程

精度

延长杆

基座 (W×T,平面度)

0-8〞

7217S

1〞

±.002〞

3pcs.(1〞,2〞,4〞)

2.5〞×.63〞,.0002〞

0-8〞

7218S

1〞

±.002〞

3pcs.(1〞,2〞,4〞)

4〞×.63〞,.0002〞

0-8〞

7237

.2〞

±.002〞

4pcs.(.5〞,1〞,2〞,4〞)

2.5〞×.63〞,.0002〞

0-8〞

7238

.2〞

±.002〞

4pcs.(.5〞,1〞,2〞,4〞)

4〞×.63〞,.0002〞

尺寸图片:单位(mm)
