三丰Mitutoyo三坐标测量机OCrysta Apex C9108外观迷你操作简便重庆成都西安武汉广州上海北京苏州-重庆内藤机械设备有限公司

三丰Mitutoyo三坐标测量机OCrysta Apex C9108外观迷你操作简便重庆成都西安武汉广州上海北京苏州

用户界面：

操作系统：

键盘类型：

型号：三丰Mitutoyo三坐标测量机OCrysta Apex C9108外观迷你操作简便重庆成都西安武汉广州上海北京苏州

Crysta-Apex C

191系列-标准CNC三坐标测量机

日本三丰品牌 MITUTOYO Crysta-Apex C9108 三坐标测量机

采用三丰公司久经考验的CNC三坐标测量机技术设计、制造的Crysta-Apex C，具有材料轻巧，结构新颖，移动稳定性高，高精度，不昂贵。通过温度补偿（16℃至26℃），即便在车间也能进行精确测量。除提供点对点测量外，MPP-300Q及Metris激光测头还可进行接触/非接触扫描。

*Z轴=800mm的型号

技术参数：

长度标准：高精度线性编码器

导向系统：气浮轴承

最大驱动速度：520mm/sec

最大加速度：0.17G

气压：0.4MPa

空气消耗量：50L/min(500系列) 60L/min(700,900系列)

100L/min(1200系列) 150L/min(1600,2000系列)

可确保精度的温度环境*

温度范围

18℃-22℃

16℃-26℃

温度变化

每小时

1.0k

1.0k

每24小时

2.0k

5.0k

温度梯度

垂直

1.0k/m

1.0k/m

水平

1.0k/m

1.0k/m

*当使用温度补偿系统时

性能参数：

型号

Crysta-Apex C544

Crysta-Apex C574

Crysta-Apex C776

Crysta-Apex C7106

Crysta-Apex C9106

[Crysta-Apex C9108]

Crysta-Apex C9166

[Crysta-Apex C9168]

Crysta-Apex C9206

[Crysta-Apex C9208]

测量范围

X轴

505mm

505mm

705mm

705mm

905mm

905mm

905mm

Y轴

405mm

705mm

705mm

1005mm

1005mm

1605mm

2005mm

Z轴

405mm

405mm

605mm

605mm

605mm[805mm]

605mm[805mm]

605mm[805mm]

分辨率

0.1µm

0.1µm

0.1µm

0.1µm

0.1µm

0.1µm

0.1µm

精度*

MPEE

(1.7+3L/1000),

(1.7+4L/1000)µm**

(1.7+3L/1000)µm,

(1.7+4L/1000)µm**

(1.7+3L/1000)µm, (1.7+4L/1000)µm**

MPEp

1.7µm

1.7µm

1.7µm

MPETHP

2.3µm

2.3µm

2.3µm

工作台

材料

花岗岩

花岗岩

花岗岩

花岗岩

花岗岩

花岗岩

花岗岩

尺寸

638×860mm

638×1160mm

880×1420mm

880×1720mm

1080×1720mm

1080×2320mm

1080×2720mm

坚固用螺钉孔

M8×1.25mm

M8×1.25mm

M8×1.25mm

M8×1.25mm

M8×1.25mm

M8×1.25mm

M8×1.25mm

工件

最大高度

545mm

545mm

800mm

800mm

800mm[1000mm]

800mm[1000mm]

800mm[1000mm]

最大负载

180kg

180kg

800kg

1000kg

1200kg

1500kg

1800kg

重量（主机）

515kg

625kg

1675kg

1951kg

2231kg[2261kg]

2868kg[2898kg]

3912kg[3942kg]

*本测量机带有温度补偿系统

统一标准：ISO 10360-2使用的探测系统:SP25M带有Φ4×25mm测针，L为测量长度(mm)

**保证精度的温度范围: 16℃-26℃

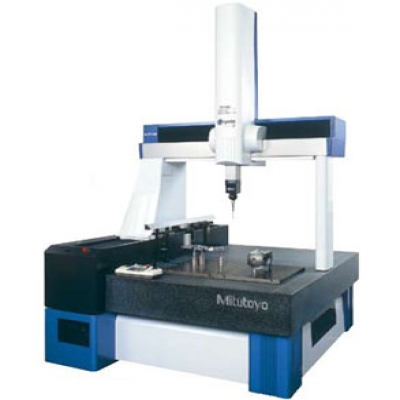

产品展示

三丰Mitutoyo三坐标测量机OCrysta Apex C9108外观迷你操作简便重庆成都西安武汉广州上海北京苏州
