539系列-ABSOLUTE高度防污染型

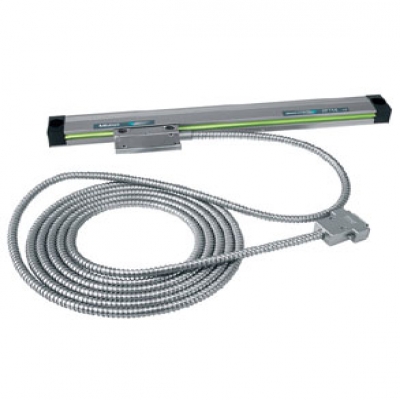

日本三丰品牌 MITUTOYO 539-862 光栅尺

特点：

1、采用ABSOLUTER电磁传感器，达到IP67防护等级的抗环境污染能力。

2、测量显示绝对位置，开机不必设置参考点。

3、电气噪声导致的异常计算不会发生。

4、AT715光栅尺非常适于安装在小型车床的X轴上。光栅尺主件上备有两个安装方向，使原本安装位置困难的车床因此变得容易安装。

技术参数：

有效测量范围： 100-3000mm

精度（20℃时）： ±5µm(Lo:100-500mm) ±7µm(Lo:600-1800mm)

±10µm(Lo:2000-3000mm) Lo=有效测量范围（mm）

检测方式：电磁感应系统

最大响应速度：50m/min

尘/水防护等级：IP67

工作温度：0℃至45℃

性能参数：

有效长度Lo

货号

L1

(mm)

L2

(mm)

L3

(mm)

L4

(mm)

L5

(mm)

L6

(mm)

L7

(mm)

电缆(m)

100mm(4″)

539-801

120

258

242

278

——

——

——

3.5

150mm(6″)

539-802

170

308

292

328

——

——

——

3.5

200mm(8″)

539-803

220

358

342

378

——

——

——

3.5

250mm(10″)

539-804

270

408

392

428

——

——

——

3.5

300mm(12″)

539-805

330

468

452

488

——

——

——

3.5

350mm(14″)

539-806

380

518

502

538

——

——

——

3.5

400mm(16″)

539-807

430

568

552

588

——

——

——

3.5

450mm(18″)

539-808

480

618

602

638

——

——

——

3.5

500mm(20″)

539-809

540

678

662

698

339

331

——

3.5

600mm(24″)

539-811

640

778

762

798

389

381

——

3.5

700mm(28″)

539-813

740

878

862

898

439

431

——

3.5

750mm(30″)

539-814

780

918

902

938

459

451

——

3.5

800mm(32″)

539-815

840

978

962

998

489

481

——

3.5

900mm(36″)

539-816

940

1078

1062

1098

539

531

——

3.5

1000mm(40″)

539-817

1040

1178

1162

1198

589

581

——

5

1100mm(44″)

539-818

1140

1278

1262

1298

424

416

430

5

1200mm(48″)

539-819

1240

1378

1362

1398

459

451

460

5

1300mm(52″)

539-820

1340

1478

1462

1498

494

486

490

5

1400mm(56″)

539-821

1440

1578

1562

1598

524

516

530

5

1500mm(60″)

539-822

1540

1678

1662

1698

559

451

560

5

1600mm(64″)

539-823

1640

1778

1762

1798

459

451

430

5

1700mm(68″)

539-824

1740

1878

1862

1898

479

471

460

5

1800mm(72″)

539-825

1840

1978

1962

1998

459

451

530

5

2000mm(80″)

539-860

2040

2178

2162

2198

539

531

550

5

2200mm(88″)

539-861

2240

2378

2362

2398

469

461

480

5

2400mm(96″)

539-862

2440

2578

2562

2598

509

501

520

7

2500mm(100″)

539-863

2540

2678

2662

2698

529

521

540

7

2600mm(104″)

539-864

2640

2778

2762

2798

549

541

560

7

2800mm(112″)

539-865

2840

2978

2962

2998

489

481

500

7

3000mm(120″)

539-866

3040

3178

3162

3198

529

521

530

7

选件：

09AAB674A：延长电缆（2m）

09AAB674B：延长电缆（5m）

09AAB674C：延长电缆（7m）

尺寸图片：单位（mm）
