产品展示

三丰Mitutoyo接杆式内径千分尺O137 014外观迷你操作简便重庆成都西安武汉广州上海北京苏州

接杆式内径千分尺 137系列 – 延长杆型,139系列 – 延长管型,140系列 – 延长管型 日本三丰品牌 MITUTOYO 137-014 内径千分尺 特点: 1、通过连接延长杆(延长管)和带有微分头的测砧可扩大测量范围。 2、可选择硬质合金测量面。(137系列) 3、139和140系列采用高耐磨性/大直径延长管。 技术参数: 137,139系列:±(3+n+L/50)&m

  • 用户界面:
  • 操作系统:
  • 键盘类型:
  • 型号: 三丰Mitutoyo接杆式内径千分尺O137 014外观迷你操作简便重庆成都西安武汉广州上海北京苏州

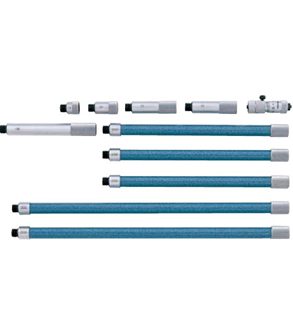

接杆式内径千分尺

137系列 – 延长杆型,139系列 – 延长管型,140系列 – 延长管型

日本三丰品牌 MITUTOYO 137-014 内径千分尺

特点:

1、通过连接延长杆(延长管)和带有微分头的测砧可扩大测量范围。

2、可选择硬质合金测量面。(137系列)

3、139和140系列采用高耐磨性/大直径延长管。

技术参数:

137,139系列:±(3+n+L/50)µm*

±[.00015+.00005n+.00005(R/2)] 〞

140系列:±(7+n+L/50)µm*

±[.00035+.00005n+.00005(R/50)] 〞

*n为杆数,L为最大测量范围长度(mm),小数圆整

分度值:0.01mm或.001〞

性能参数:

公制型:延长杆型


测量范围

货号

测头行程

延长杆

50-63mm

137-011/137-013*

13mm

---

50-150mm

137-201/137-206*

13mm

13mm,25mm,50mm

50-300mm

137-202/137-207*

13mm

13mm,25mm,50mm(2个),100mm

50-500mm

137-203/137-208*

13mm

13mm,25mm,50mm(2个),100mm,200mm

50-1000mm

137-204/137-209*

13mm

13mm,25mm,50mm(2个),100mm,200(2个),300mm

50-1500mm

137-205/137-210*

13mm

13mm,25mm,50mm(2个),100mm,200(3个),300mm(2个)


*带有硬质合金头

英制型:延长杆型


测量范围

货号

测头行程

延长杆

2〞-2.5〞

137-012/137-014*

.5〞

---

2〞-6〞

137-211/137-216*

.5〞

.5〞,1〞,2〞

2〞-12〞

137-212/137-217*

.5〞

.5〞,1〞,2〞(2个), 4〞

2〞-20〞

137-213/137-218*

.5〞

.5〞,1〞,2〞(2个), 4〞,8〞

2〞-40〞

137-214/317-219*

.5〞

.5〞,1〞,2〞(2个), 4〞,8〞(3个),12〞

2〞-60〞

137-215/137-220*

.5〞

.5〞,1〞,2〞(2个), 4〞,8〞(3个),12〞(2个)


公制型:延长管型


测量范围

货号

测头行程

延长管

100-125mm

139-001

25mm

---

100-500mm

139-173

25mm

25mm,50mm,100mm,200mm

100-900mm

139-174

25mm

25mm,50mm,100mm,200mm,400mm

100-1300mm

139-175

25mm

25mm,50mm,100mm,200mm,400mm(2个)

100-1700mm

139-176

25mm

25mm,50mm,100mm,200mm,400mm(3个)

100-2100mm

139-177

25mm

25mm,50mm,100mm,200mm,400mm(4个)

1000-2000mm

140-157

50mm

50mm,100mm(2个),200mm,500mm

1000-3000mm

140-158

50mm

50mm,100mm(2个),200mm,500mm,1000mm

1000-4000mm

140-159

50mm

50mm,100mm(2个),200mm,500mm,1000mm(2个)

1000-5000mm

140-160

50mm

50mm,100mm(2个),200mm,500mm,1000mm(3个)


英制型:延长管型


测量范围

货号

测头行程

延长管

4〞-5〞

139-002

1〞

---

4〞-20〞

139-178

1〞

1〞,2〞, 4〞,8〞

4〞-36〞

139-179

1〞

1〞,2〞, 4〞,8〞,16〞

4〞-52〞

139-180

1〞

1〞,2〞, 4〞,8〞,16〞(2个)

4〞-68〞

139-181

1〞

1〞,2〞, 4〞,8〞,16〞(3个)

4〞-84〞

139-182

1〞

1〞,2〞, 4〞,8〞,16〞(4个)

40〞-80〞

140-161

2〞

2〞, 4〞(2个),8〞,20〞

40〞-120〞

140-162

2〞

2〞, 4〞(2个),8〞,20〞,40〞

40〞-163〞

140-163

2〞

2〞, 4〞(2个),8〞,20〞,40〞(2个)

40〞-164〞

140-164

2〞

2〞, 4〞(2个),8〞,20〞,40〞(3个)


尺寸图片:(单位mm)
