物镜

378系列

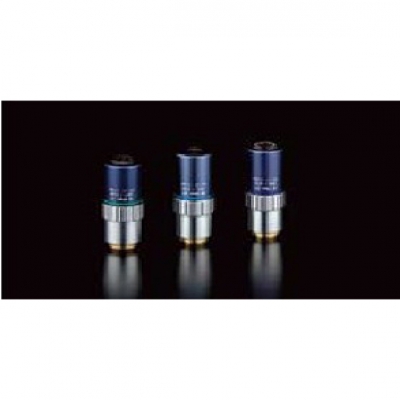

日本三丰品牌 MITUTOYO 378-819-4 物镜

三丰378系列物镜的工作距离是世界上最长的并具有无数的矫光学系统。这些物镜能提供倍率的自由观察和独立的色差补正。

特点：

1、长工作距离型物镜使得焦距时透镜表面与工件表面之间具有极佳空隙，从而得以观察因投影不佳通常难以聚焦的工件。

2、M Plan Apo物镜有优秀的光学系统这种物镜可在整个视场内提供平面的、无单色差（几乎无彩色色差）的图像，它适用于各种显微镜。

3、特别设计的物镜也适用于校正近红外线，近紫外线和紫外线或者各种厚度的液晶玻璃。

4、物镜固定螺纹的设计符合JIS B-7141-1988标准。

近紫外线色差补正

亮视场观察M Plan Apo NUV

货号

Mag.

N.A.

W.D.

f

R

D.F.

视场1

视场2

重量

378-809-5

10X

0.28

30.5mm

20mm

1µm

3.5µm

Φ2.4mm

0.48×0.64mm

255g

378-817-4

20X

0.42

17.0mm

10mm

0.7µm

1.7µm

Φ1.2mm

0.24×0.32mm

340g

378-818-4

50X

0.42

15.0mm

4mm

0.7µm

1.6µm

Φ0.48mm

0.10×0.13mm

350g

378-819-4

100X

0.50

11.0mm

2mm

0.6µm

1.1µm

Φ0.24mm

0.05×0.06mm

380g

378-888-4

50X

0.65

10.00mm

4mm

0.42µm

0.65µm

Φ0.48mm

0.10×0.13mm

500g

注：这些物镜为把工件图像成在景深之内而设计的（波长在可见光（波长=620nm）和近紫外光（波长=355nm）范围之间变化时）。所以M Plan NUV系列适用于使用高频激光束的激光修复。

尺寸图片：

近红外线色差补正和液晶玻璃厚度(t=0.7mm)

亮视场观察液晶LCD Plan Apo NIR

货号

Mag.

N.A.

W.D.

f

R

D.F.

视场1

视场2

重量

378-827-5

20X

0.40

19.98mm*

10mm

0.7µm

1.7µm

Φ1.2mm

0.24×0.32mm

305g

378-828-5

50X

0.42

17.13mm*

3.9mm

0.7µm

1.6µm

Φ0.48mm

0.10×0.13mm

320g

378-829-5

50X

0.42

17.26mm*

3.9mm

0.7µm

1.6µm

Φ0.48mm

0.10×0.13mm

320g

378-752-5

100X

0.50

12.13mm*

2mm

0.6µm

1.1µm

Φ0.24mm

0.05×0.06mm

335g

378-754-5

100X

0.50

11.76mm*

2mm

0.6µm

1.1µm

Φ0.24mm

0.05×0.06mm

335g

*在空气中

注：这些近红外(波长=1800nm)补正物镜是为透过液晶玻璃观察工件（厚度=1.1mm(378-827-4,378-828-5)或0.7mm(378-829-5,378-754-5)）以及激光修复而设计的。

尺寸图片：

近紫外线色差补正和液晶玻璃厚度(t=0.7mm)

亮视场观察液晶LCD Plan Apo NUV

货号

Mag.

N.A.

W.D.

f

R

D.F.

视场1

视场2

重量

378-820-4

50X

0.42

14.76mm*

4mm

0.7µm

1.6µm

Φ0.48mm

0.10×0.13mm

310g

378-753-4

50X

0.42

14.53mm

4mm

0.7µm

1.6µm

Φ0.48mm

0.10×0.13mm

310g

378-751-4

100X

0.50

11.03mm

2mm

0.6µm

1.1µm

Φ0.24mm

0.05×0.06mm

380g

*在空气中

注：这些近紫外(波长=1800nm)补正物镜是为透过液晶玻璃观察工件（厚度=1.1mm(378-827-4,378-828-5)或0.7mm(378-829-5,378-754-5)）和激光修复而设计的。

尺寸图片：单位（mm）

紫外线色差补正

亮视场观察M Plan UV

货号

Mag.

N.A.

W.D.

f

R

D.F.

视场1

视场2

重量

378-844-5

10X

0.25

20mm

20mm

1.1µm

4.4µm

Φ2.4mm

0.48×0.64mm

310g

378-837-5

20X

0.36

15.0mm

10mm

0.8µm

2.1µm

Φ1.2mm

0.24×0.32mm

330g

378-838-5

50X

0.40

12.0mm

4mm

0.7µm

1.7µm

Φ0.48mm

0.10×0.13mm

400g

378-839-5

80X

0.55

10.0mm

2.5mm

0.5µm

0.9µm

Φ0.3mm

0.06×0.08mm

380g

注：这些紫外校正物镜为把工件图像成在景深之内而设计的（波长在可见光(波长=550nm)和紫外光(波长=226nm)范围之间变化时），所以M Plan UV系列适用于使用高频激光束的激光修复。

尺寸图片：

Mag:倍率

N.A.:数值孔径

W.D.:工作距离

f:焦距

R:分辨能力

D.F.:景深

视场1：当使用Φ24mm的目镜时的视场

视场2：当使用1/2″CCD相机时的视场
