三丰Mitutoyo微分头O149 184外观迷你操作简便重庆成都西安武汉广州上海北京苏州

微分头 149系列—带有硬质合金心轴的小型化普通型 日本三丰品牌 MITUTOYO 149-184 微分头 特点: 硬质合金心轴。 技术参数: 分度值:0.01mm或.001〞 心轴螺距:0.5mm或.025〞 心轴面:硬质合金平面(硬度大于HRA90)或球面,麿光表面 标尺面:硬铬镀层 锁紧螺母可固定厚度:6mm(11.5mm:149-131,149-147,149-802,149-812

  • 用户界面:
  • 操作系统:
  • 键盘类型:
  • 型号: 三丰Mitutoyo微分头O149 184外观迷你操作简便重庆成都西安武汉广州上海北京苏州
微分头

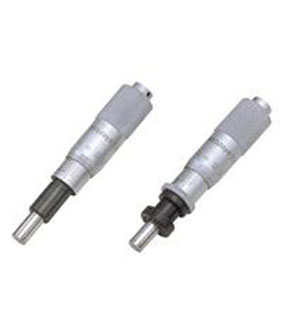

149系列—带有硬质合金心轴的小型化普通型

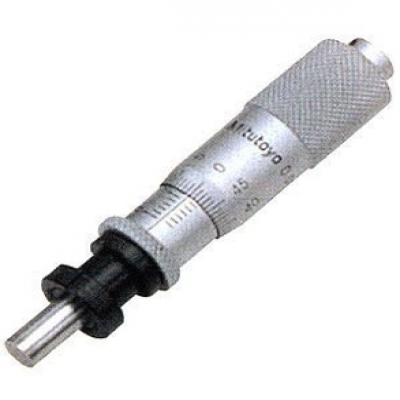

日本三丰品牌 MITUTOYO 149-184 微分头

特点:

硬质合金心轴。

技术参数:

分度值:0.01mm或.001〞

心轴螺距:0.5mm或.025〞

心轴面:硬质合金平面(硬度大于HRA90)或球面,麿光表面

标尺面:硬铬镀层

锁紧螺母可固定厚度:6mm(11.5mm:149-131,149-147,149-802,149-812,149-822,149-832)

精度和轴套外径

货号

精度

轴套外径

149-132

149-148

±2µm/±.0001〞

9.5mm/.375〞

149-131

149-147

±2µm/±.0001〞

9.5mm/.375〞

149-183

149-185

±2µm/±.0001〞

9.5mm/.375〞

149-184

149-182

±2µm/±.0001〞

9.5mm/.375〞

149-801

149-811

±2µm/±.0001〞

9.5mm/.375〞

149-802

149-812

±2µm/±.0001〞

9.5mm/.375〞

149-821

149-831

±2µm/±.0001〞

9.5mm/.375〞

149-822

149-832

±2µm/±.0001〞

9.5mm/.375〞

149-803

--

±2µm

9.5mm

149-804

--

±2µm

9.5mm

149-823

--

±2µm

9.5mm

149-824

--

±2µm

9.5mm

--

149-181

±.0001〞

.375〞

性能参数:

公制型:

测量范围

货号

轴套

心轴面

其它特点

15mm

149-132

普通型

平面(硬质合金头)

--

15mm

149-131

带有锁紧螺母

平面(硬质合金头)

--

15mm

149-183

普通型*

平面(硬质合金头)

--

15mm

149-184

带有锁紧螺母*

平面(硬质合金头)

--

15mm

149-801

普通型

球面(SR4)

--

15mm

149-802

带有锁紧螺母

球面(SR4)

--

15mm

149-821

普通型

平面(硬质合金头)

反向读数

15mm

149-822

带有锁紧螺母

平面(硬质合金头)

反向读数

15mm

149-803***

普通型

球面(SR4)

--

15mm

149-804***

带有锁紧螺母

球面(SR4)

--

15mm

149-823***

普通型

平面(硬质合金头)

--

15mm

149-824***

带有锁紧螺母

平面(硬质合金头)

--

--

--

普通型

平面(硬质合金头)

棘轮锁定装置

英制型:

测量范围

货号

轴套

心轴面

其它特点

. 5〞

149-148

普通型

平面(硬质合金头)

--

. 5〞

149-147

带有锁紧螺母

平面(硬质合金头)

--

. 5〞

149-185**

普通型

平面(硬质合金头)

--

. 5〞

149-182

带有锁紧螺母

平面(硬质合金头)

--

. 5〞

149-811

普通型

球面(SR4)

--

. 5〞

149-812

带有锁紧螺母

球面(SR4)

--

. 5〞

149-831

普通型

平面(硬质合金头)

反向读数

. 5〞

149-832

带有锁紧螺母

平面(硬质合金头)

反向读数

--

--

普通型

球面(SR4)

--

--

--

带有锁紧螺母

球面(SR4)

--

--

--

普通型

平面(硬质合金头)

--

--

--

带有锁紧螺母

平面(硬质合金头)

--

. 5〞

149-181***

普通型

平面(硬质合金头)

棘轮锁定装置

*带有心轴锁 **适用于带有棘轮型号(149-181)

***用于预订型号

尺寸和重量:单位(mm) ( ):心轴完全缩进时
