三丰Mitutoyo视像测量系统OQV ACCEL808PRO外观迷你操作简便重庆成都西安武汉广州上海北京苏州

用户界面：

操作系统：

键盘类型：

型号：三丰Mitutoyo视像测量系统OQV ACCEL808PRO外观迷你操作简便重庆成都西安武汉广州上海北京苏州

QV ACCEL

363系列-CNC视像测量系统

日本三丰品牌 MITUTOYO QV ACCEL808PRO 视像测量系统

特点：

移动桥式结构

这款仪器的设计主要是提高测量效率，采用了刚性更强的结构，以400mm/s的速度(QV-ACCEL808,ACCEL1010) 驱动X轴和Y轴，这一速度比普通的Quick视像模式快了约30%。移动桥式结构还可以避免使用移动工作对吗。从而简化了工件的固定，并有效减少了固定装置和检测的人工时间。

图像的多重自动对焦

程控环形照明(PRL)

精细调控照明的角度和方向，提供最佳测量用照明。照明角度可30°至80°之间任意设定。这种照明可有效地突显倾斜表面的边缘以及非常小的步差。照明在前、后、左、右每个方向均可独立控制。单身照明以形成影子，即可突显边沿，以利测量。

RGB彩色LED照明

在红色、绿色、蓝色、白色(合成的)之间的转换颜色，可检测普通白光无法检测的边缘。

激光自动对焦(LAF)功能*

三丰提供配备了LAF的型号，实现高速对焦。

分度盘选件*

可实现多平面的自动测量。 *QV-ACCEL型无些选件

性能参数：

型号

QV ACCEL808PRO

QV ACCEL808PRO3

QV ACCEL1010PRO

QV ACCEL1010PRO3

QV ACCEL1212PRO

QV ACCEL1212PRO3

QV ACCEL1517PRO

QV ACCEL1517PRO3

测量范围

X轴

800mm

1000mm

125000mm

1500mm

Y轴

800mm

1000mm

12500mm

1750mm

Z轴

150mm

150mm

100mm

100mm

分辨率

0.1µm

高灵敏度CCD照相机

黑色(PRO3型号:彩色)

精度*

E1XY

(1.5+3L/1000)µm

(2.2+3L/1000)µm

E1Z

(1.5+4L/1000)µm

(2.5+5L/1000)µm

E2XY

(2.5+4L/1000)µm

(3.5+4L/1000)µm]

照明

(PRL:可编程环形灯)

表面

LED,RGB(PRO2和PRO3型号:卤素灯)

轮廓

LED,白色(PRO2和PRO3型号:卤素灯)

PRL

LED,RGB(PRO2和PRO3型号:卤素灯)

放大倍率变化系统

可编程电动转盘

最大驱动速度

X/Y 轴

400mm/s

300mm/s

Z轴

150mm/s

150mm/s

工作台玻璃尺寸

883×958mm

1186×1186mm

1440×1440mm

1714×1968mm

尺寸(W×D×H)

1475×1716×1578mm

1912×2086×1603mm

2166×2340×1554mm

2440×2838×1554mm

重量

2570kg

2950kg

3600kg

4500kg

*测量精度在以下条件下定义, 可编程电动转盘：1X 物镜设置：2.5X ,L为任意两点间尺寸(mm)

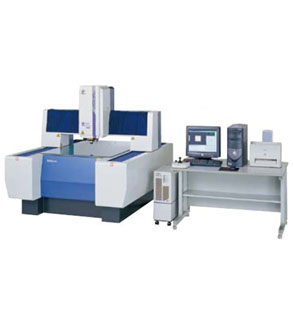

产品展示
