EH计数器

542系列-多功能显示装置

日本三丰品牌 MITUTOYO 542-075-1 计数器

特点：

1、符合DIN尺寸（144×72mm）和面板安装结构，易于系统一体化。

2、计数器可在安装至展示台的台式机桌面上使用（包含）。

3、标准RS-232C与USB接口便于与外部个人电脑交流。（USB仅与SENSORPAK配用）

4、利用内置连网功能（RS链接）易建立多针测量系统。（最多12针）

5、双量具输入型计数器可执行双轴显示，并进行两个量具间的加减法计算。

功能：

调零、预调、极限设定（3-步或5-步），GO/±NG判断、GO/±NG信号输出、最大/最小/溢出-测量，计数方向转换，双读数，毫米/英寸转换，双量规和/差计算，输出模式选择

输出：

I/O：公差判断输出（3/5阶段），正常运算输出RS-232C,USB或数显（Digimatic）代码（可选）：各类测量数据（USB仅与SENSORPAK配用）

外部控制：

I/O：预调，数据保留与误差清除RS-232C：已显示值输出，最大/最小/溢出-转换，调零，峰值清除，预调值输入，公差值输入，误差清除

RS连接：

通过一个RS-232C或USB接口可连接多达六个EH计数器。（菊花链或串行连接）

误差显示/输出：

电源电压误差，超速误差，溢出误差，量规误差，通讯误差，公差设置误差

最大输入频率：

2.5MHz（差动方形波）:542-075,542-071,542-073

1MHz（差动方形波）:542-074

电源：

通过AC适配器（12-24V DC,700mA（最大））

性能参数：

货号

适用输入信号

适用测微计

测微度输入数

分辨率

公差判断显示

542-075*

差动方形波

LG,LGB,LGF,LGK

1

0.01mm,0.005mm,0.001mm,

0.0005mm,0.0001mm

LED显示（3段：琥珀色、绿色、红色/5段：琥珀色、琥珀色闪烁、绿色、红色闪烁、红色）

542-075-1**

差动方形波

LG,LGB,LGF,LGK

1

0.01mm,0.005mm,0.001mm,

0.0005mm,0.0001mm

542-071*

差动方形波

LG,LGB,LGF,LGK

2

0.01mm,0.005mm,0.001mm,

0.0005mm,0.0001mm

542-071-1**

差动方形波

LG,LGB,LGF,LGK

2

0.01mm,0.005mm,0.001mm,

0.0005mm,0.0001mm

542-073*

差动方形波

LGF带有原点标识

2

0.01mm,0.005mm,0.001mm,

0.0005mm,0.0001mm

542-073-1**

差动方形波

LGF带有原点标识

2

0.01mm,0.005mm,0.001mm,

0.0005mm,0.0001mm

542-074*

差动正弦波

LGB带有正弦波输出

2

0.01mm,0.005mm,0.001mm,

0.0005mm,0.0001mm

542-074-1**

差动正弦波

LGB带有正弦波输出

2

0.01mm,0.005mm,0.001mm,

0.0005mm,0.0001mm, 0.01um,0.001um

542-072*

Digimatic代码输出

LGD,LGS,ID-C

2

取决于所连接的线性测微计的型号

542-072-1**

Digimatic代码输出

LGD,LGS,ID-C

2

取决于所连接的线性测微计的型号

*为区分交流电源电缆，在货号后加上以下后缀：A适于UL/CSA,D适于CEE,DC适于CCC,E适于BS,K适于EK，无后缀适于JIS/100V。

**适于货号后后缀为“1”的模型，AC适配器不作为附加的标准配件。

尺寸图片：单位（mm）

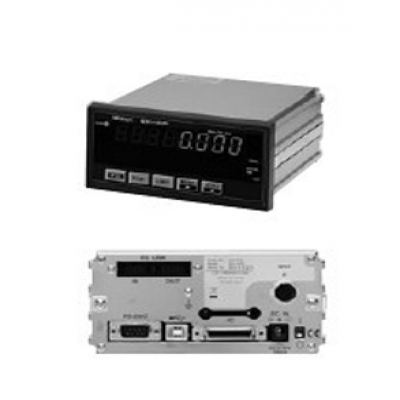

产品展示
