三丰Mitutoyo光栅尺O539 391 03外观迷你操作简便重庆成都西安武汉广州上海北京苏州-重庆内藤机械设备有限公司

三丰Mitutoyo光栅尺O539 391 03外观迷你操作简便重庆成都西安武汉广州上海北京苏州

AT402E 光栅尺 539系列-高度防震动/抗冲击型日本三丰品牌 MITUTOYO 539-391-03 光栅尺特点： 1、达到世界级的防震动（20G）和抗冲击（40G）水平，适用于重型切削机床。 2、多点弹性固定，确保在温度变化时线性平滑的胀缩。 3、1Vpp/20µm信号输出，可和各种机床控制器连接。 4、ABSOLUTE间隔编码，适于ABSOLUTE测量系统。 5、1

用户界面：

操作系统：

键盘类型：

型号：三丰Mitutoyo光栅尺O539 391 03外观迷你操作简便重庆成都西安武汉广州上海北京苏州

AT402E 光栅尺 title=""

539系列-高度防震动/抗冲击型

日本三丰品牌 MITUTOYO 539-391-03 光栅尺

特点：

1、达到世界级的防震动（20G）和抗冲击（40G）水平，适用于重型切削机床。

2、多点弹性固定，确保在温度变化时线性平滑的胀缩。

3、1Vpp/20µm信号输出，可和各种机床控制器连接。

4、ABSOLUTE间隔编码，适于ABSOLUTE测量系统。

5、120m/min高反应速度。

6、±2µm高测量精度（测量范围小于540mm）.

技术参数：

有效测量范围： 140-3040mm

精度（20℃时）： 140到540mm ±2µm 640到940mm ±3µm 1040到3040mm ±3µm/m

输出波形：两路90度相移正弦波信号（1Vpp）

最大响应速度：120m/min

信号输出间隔：20µm

尘/水防护等级：IP53

工作温度：0℃至45℃

性能参数：

有效长度

货号

(不带电缆)

货号

(不带电缆A)

货号

(带电缆B)

货号

（带电缆C）

L1(mm)

L2(mm)

L3(mm)

n

140

539-371-00

539-371-01

539-371-02

539-371-03

259

135

150

2

240

539-373-00

539-373-01

539-373-02

539-373-03

359

185

250

3

340

539-374-00

539-374-01

539-374-02

539-374-03

459

235

350

4

440

539-375-00

539-375-01

539-375-02

539-375-03

559

285

450

5

540

539-376-00

539-376-01

539-376-02

539-376-03

659

335

550

6

640

539-377-00

539-377-01

539-377-02

539-377-03

759

385

650

7

740

539-378-00

539-378-01

539-378-02

539-378-03

859

435

750

8

840

539-379-00

539-379-01

539-379-02

539-379-03

959

485

850

9

940

539-380-00

539-380-01

539-380-02

539-380-03

1059

535

950

10

1040

539-381-00

539-381-01

539-381-02

539-381-03

1159

585

1050

11

1140

539-382-00

539-382-01

539-382-02

539-382-03

1259

635

1150

12

1240

539-383-00

539-383-01

539-383-02

539-383-03

1359

685

1250

13

1340

539-384-00

539-384-01

539-384-02

539-384-03

1459

735

1350

14

1440

539-385-00

539-385-01

539-385-02

539-385-03

1559

785

1450

15

1540

539-386-00

539-386-01

539-386-02

539-386-03

1659

835

1550

16

1640

539-387-00

539-387-01

539-387-02

539-387-03

1759

885

1650

17

1740

539-388-00

539-388-01

539-388-02

539-388-03

1859

935

1750

18

1840

539-389-00

539-389-01

539-389-02

539-389-03

1959

985

1850

19

2040

539-390-00

539-390-01

539-390-02

539-390-03

2159

1085

2050

21

2240

539-391-00

539-391-01

539-391-02

539-391-03

2359

1185

2250

23

2440

539-392-00

539-392-01

539-392-02

539-392-03

2559

1285

2450

25

2640

539-393-00

539-393-01

539-393-02

539-393-03

2759

1385

2650

27

2840

539-394-00

539-394-01

539-394-02

539-394-03

2959

1485

2850

29

3040

539-395-00

539-395-01

539-395-02

539-395-03

3159

1585

3050

31

尺寸图片：单位（mm）

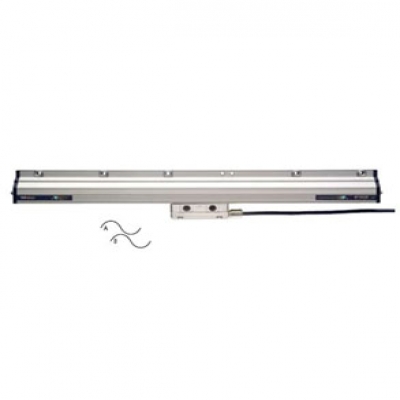

产品展示
