三丰Mitutoyo三坐标测量机OCrysta Apex C9206外观迷你操作简便重庆成都西安武汉广州上海北京苏州

Crysta-Apex C 191系列-标准CNC三坐标测量机 日本三丰品牌 MITUTOYO Crysta-Apex C9206 三坐标测量机 采用三丰公司久经考验的CNC三坐标测量机技术设计、制造的Crysta-Apex C,具有材料轻巧,结构新颖,移动稳定性高,高精度,不昂贵。通过温度补偿(16℃至26℃),即便在车间也能进行精确测量。除提供点对点测量外,MPP-300Q及Metris

  • 用户界面:
  • 操作系统:
  • 键盘类型:
  • 型号: 三丰Mitutoyo三坐标测量机OCrysta Apex C9206外观迷你操作简便重庆成都西安武汉广州上海北京苏州
Crysta-Apex C

191系列-标准CNC三坐标测量机

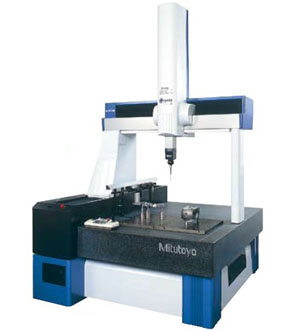

日本三丰品牌 MITUTOYO Crysta-Apex C9206 三坐标测量机

采用三丰公司久经考验的CNC三坐标测量机技术设计、制造的Crysta-Apex C,具有材料轻巧,结构新颖,移动稳定性高,高精度,不昂贵。通过温度补偿(16℃至26℃),即便在车间也能进行精确测量。除提供点对点测量外,MPP-300Q及Metris激光测头还可进行接触/非接触扫描。

*Z轴=800mm的型号

技术参数:

长度标准:高精度线性编码器

导向系统:气浮轴承

最大驱动速度:520mm/sec

最大加速度:0.17G

气压:0.4MPa

空气消耗量:50L/min(500系列) 60L/min(700,900系列)

100L/min(1200系列) 150L/min(1600,2000系列)

可确保精度的温度环境*


温度范围

18℃-22℃

16℃-26℃

温度变化

每小时

1.0k

1.0k

每24小时

2.0k

5.0k

温度梯度

垂直

1.0k/m

1.0k/m

水平

1.0k/m

1.0k/m


*当使用温度补偿系统时

性能参数:


型号

Crysta-Apex C544

Crysta-Apex C574

Crysta-Apex C776

Crysta-Apex C7106

Crysta-Apex C9106

[Crysta-Apex C9108]

Crysta-Apex C9166

[Crysta-Apex C9168]

Crysta-Apex C9206

[Crysta-Apex C9208]

测量范围

X轴

505mm

505mm

705mm

705mm

905mm

905mm

905mm

Y轴

405mm

705mm

705mm

1005mm

1005mm

1605mm

2005mm

Z轴

405mm

405mm

605mm

605mm

605mm[805mm]

605mm[805mm]

605mm[805mm]

分辨率

0.1µm

0.1µm

0.1µm

0.1µm

0.1µm

0.1µm

0.1µm

精度*

MPEE

(1.7+3L/1000),

(1.7+4L/1000)µm**

(1.7+3L/1000)µm,

(1.7+4L/1000)µm**

(1.7+3L/1000)µm, (1.7+4L/1000)µm**

MPEp

1.7µm

1.7µm

1.7µm

MPETHP

2.3µm

2.3µm

2.3µm

工作台

材料

花岗岩

花岗岩

花岗岩

花岗岩

花岗岩

花岗岩

花岗岩

尺寸

638×860mm

638×1160mm

880×1420mm

880×1720mm

1080×1720mm

1080×2320mm

1080×2720mm

坚固用螺钉孔

M8×1.25mm

M8×1.25mm

M8×1.25mm

M8×1.25mm

M8×1.25mm

M8×1.25mm

M8×1.25mm

工件

最大高度

545mm

545mm

800mm

800mm

800mm[1000mm]

800mm[1000mm]

800mm[1000mm]

最大负载

180kg

180kg

800kg

1000kg

1200kg

1500kg

1800kg

重量(主机)

515kg

625kg

1675kg

1951kg

2231kg[2261kg]

2868kg[2898kg]

3912kg[3942kg]


*本测量机带有温度补偿系统

统一标准:ISO 10360-2使用的探测系统:SP25M带有Φ4×25mm测针,L为测量长度(mm)

**保证精度的温度范围: 16℃-26℃
