三丰Mitutoyo光栅尺O539 449 30外观迷你操作简便重庆成都西安武汉广州上海北京苏州

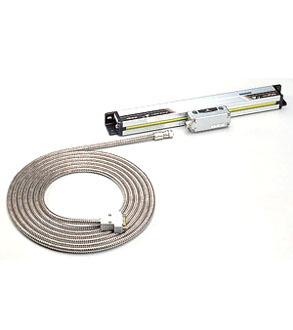

AT203光栅尺 539系列-标准型 日本三丰品牌 MITUTOYO 539-449-30 光栅尺 特点: 1、封装型增量光栅尺在NC机床反馈系统上使用。 2、能够直接与NC机床连接。 技术参数: 有效测量范围: 100-6000mm 精度(20℃时): 100到1500mm (3+3L/1000)µm

  • 用户界面:
  • 操作系统:
  • 键盘类型:
  • 型号: 三丰Mitutoyo光栅尺O539 449 30外观迷你操作简便重庆成都西安武汉广州上海北京苏州
AT203光栅尺 title=""

539系列-标准型

日本三丰品牌 MITUTOYO 539-449-30 光栅尺

特点:

1、封装型增量光栅尺在NC机床反馈系统上使用。

2、能够直接与NC机床连接。

技术参数:

有效测量范围: 100-6000mm

精度(20℃时):

100到1500mm (3+3L/1000)µm

1600到3000mm (5+5L/1000)µm

3250到6000mm (5+8L/1000)µm L=有效测量范围(mm)

输出波形:两路90度相移正交信号

最大响应速度:11-120m/min

分辨率:0.5,0.1, 1µm

参考点间距:50mm

尘/水防护等级:IP53





性能参数:

有效测量范围

货号

电缆长度

有效测量范围

货号

电缆长度

100mm(4″)

539-411-30

5m

1700mm(68″)

539-434-30

5m

150mm(6″)

539-412-30

5m

1800mm(72″)

539-435-30

5m

200mm(8″)

539-413-30

5m

2000mm(80″)

539-436-30

5m

250mm(10″)

539-414-30

5m

2200mm(88″)

539-437-30

5m

300mm(12″)

539-415-30

5m

2400mm(96″)

539-438-30

5m

350mm(14″)

539-416-30

5m

2500mm(100″)

539-439-30

5m

400mm(16″)

539-417-30

5m

2600mm(104″)

539-440-30

5m

450mm(18″)

539-418-30

5m

2800mm(112″)

539-441-30

5m

500mm(20″)

539-419-30

5m

3000mm(120″)

539-442-30

5m

600mm(24″)

539-421-30

5m

3250mm(130″)

539-443-30

5m

700mm(28″)

539-423-30

5m

3500mm(140″)

539-444-30

5m

750mm(30″)

539-424-30

5m

3750mm(150″)

539-445-30

5m

800mm(32″)

539-425-30

5m

4000mm(160″)

539-446-30

5m

900mm(36″)

539-426-30

5m

4250mm(170″)

539-447-30

5m

1000mm(40″)

539-427-30

5m

4500mm(180″)

539-448-30

5m

1100mm(44″)

539-428-30

5m

4750mm(190″)

539-449-30

5m

1200mm(48″)

539-429-30

5m

5000mm(200″)

539-450-30

5m

1300mm(52″)

539-430-30

5m

5250mm(210″)

539-451-30

5m

1400mm(56″)

539-431-30

5m

5500mm(220″)

539-452-30

5m

1500mm(60″)

539-432-30

5m

5750mm(230″)

539-453-30

5m

1600mm(64″)

539-433-30

5m

5750mm(240″)

539-454-30

5m
