AT103 光栅尺 title=""

539系列-标准型

日本三丰品牌 MITUTOYO 539-153-30 光栅尺

特点：

1、增强了防震和耐久性。

2、新型橡胶凸缘保护量具不受加工车间污物的侵蚀。

3、可通过一根铠装信号电缆连接光栅尺和DRO计数器，以便在恶劣的工厂环境下安全使用。

4、信号电缆输出端口可装于滑杆的两边，实现双向连接。

技术参数：

有效测量范围： 100-6000mm

精度（20℃时）：

有效测量范围标准型高精度型

100到2000mm （5+5L/1000）µm （3+3L/1000）µm

2200到3000mm （5+5L/1000）µm ——

3250到6000mm （5+8L/1000）µm ——

L=有效测量范围（mm）

输出波形：两路90度相移正弦波信号

最大响应速度：120m/min（有效测量范围小于3000mm） 50m/min（有效测量范围大于3250mm）

光栅刻度间距：20µm

参考点间隔：50mm

尘/水防护等级：IP53

工作温度：0℃至45℃

选件：

09AAA033A：延长电缆（2m）

09AAA033B：延长电缆（5m）

19AAA033C：延长电缆（7m）

性能参数：

有效测量

范围

货号

（标准型）

货号

（高精度）

电缆长度

有效测量

范围

货号

（标准型）

货号

（高精度）

电缆长度

100mm(4″)

539-111-30

539-111-40

3m

1700mm(68″)

539-134-30

539-134-40

5m

150mm(6″)

539-112-30

539-112-40

3m

1800mm(72″)

539-135-30

539-135-40

5m

200mm(8″)

539-113-30

539-113-40

3m

2000mm(80″)

539-136-30

539-136-40

5m

250mm(10″)

539-114-30

539-114-40

3m

2200mm(88″)

539-137-30

——

5m

300mm(12″)

539-115-30

539-115-40

3m

2400mm(96″)

539-138-30

——

7m

350mm(14″)

539-116-30

539-116-40

3m

2500mm(100″)

539-139-30

——

7m

400mm(16″)

539-117-30

539-117-40

3m

2600mm(104″)

539-140-30

——

7m

450mm(18″)

539-118-30

539-118-40

3m

2800mm(112″)

539-141-30

——

7m

500mm(20″)

539-119-30

539-119-40

3m

3000mm(120″)

539-142-30

——

7m

600mm(24″)

539-121-30

539-121-40

3m

3250mm(130″)

539-143-30

——

10m

700mm(28″)

539-123-30

539-123-40

3m

3500mm(140″)

539-144-30

——

10m

750mm(30″)

539-124-30

539-124-40

3m

3750mm(150″)

539-145-30

——

10m

800mm(32″)

539-125-30

539-125-40

3m

4000mm(160″)

539-146-30

——

10m

900mm(36″)

539-126-30

539-126-40

3m

4250mm(170″)

539-147-30

——

10m

1000mm(40″)

539-127-30

539-127-40

5m

4500mm(180″)

539-148-30

——

10m

1100mm(44″)

539-128-30

539-128-40

5m

4750mm(190″)

539-149-30

——

15m

1200mm(48″)

539-129-30

539-129-40

5m

5000mm(200″)

539-150-30

——

15m

1300mm(52″)

539-130-30

539-130-40

5m

5250mm(210″)

539-151-30

——

15m

1400mm(56″)

539-131-30

539-131-40

5m

5500mm(220″)

539-152-30

——

15m

1500mm(60″)

539-132-30

539-132-40

5m

5750mm(230″)

539-153-30

——

15m

1600mm(64″)

539-133-30

539-133-40

5m

6000mm(240″)

539-154-30

——

15m

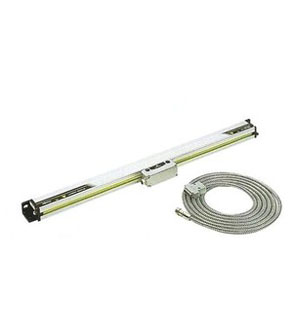

产品展示
