三丰Mitutoyo三坐标测量机OCrysta Apex C164016外观迷你操作简便重庆成都西安武汉广州上海北京苏州

Crysta-Apex C 191系列-标准CNC三坐标测量机 日本三丰品牌 MITUTOYO Crysta-Apex C164016 三坐标测量机 采用三丰公司久经考验的CNC三坐标测量机技术设计、制造的Crysta-Apex C,具有材料轻巧,结构新颖,移动稳定性高,高精度,不昂贵。通过温度补偿(16℃至26℃),即便在车间也能进行精确测量。除提供点对点测量外,MPP-300Q及Metr

  • 用户界面:
  • 操作系统:
  • 键盘类型:
  • 型号: 三丰Mitutoyo三坐标测量机OCrysta Apex C164016外观迷你操作简便重庆成都西安武汉广州上海北京苏州

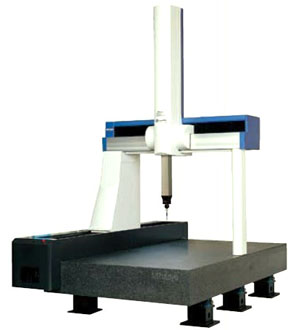

Crysta-Apex C

191系列-标准CNC三坐标测量机

日本三丰品牌 MITUTOYO Crysta-Apex C164016 三坐标测量机

采用三丰公司久经考验的CNC三坐标测量机技术设计、制造的Crysta-Apex C,具有材料轻巧,结构新颖,移动稳定性高,高精度,不昂贵。通过温度补偿(16℃至26℃),即便在车间也能进行精确测量。除提供点对点测量外,MPP-300Q及Metris激光测头还可进行接触/非接触扫描。

*Z轴=800mm的型号

技术参数:

长度标准:高精度线性编码器

导向系统:气浮轴承

最大驱动速度:520mm/sec

最大加速度:0.17G

气压:0.4MPa

空气消耗量:50L/min(500系列) 60L/min(700,900系列)

100L/min(1200系列) 150L/min(1600,2000系列)

可确保精度的温度环境*

温度范围

18℃-22℃

16℃-26℃

温度变化

每小时

1.0k

1.0k

每24小时

2.0k

5.0k

温度梯度

垂直

1.0k/m

1.0k/m

水平

1.0k/m

1.0k/m

*当使用温度补偿系统时

性能参数:

型号

Crysta-Apex C121210

Crysta-Apex C122010

Crysta-Apex C123010

Crysta-Apex C163012

[Crysta-Apex C163016]

Crysta-Apex C164012

[Crysta-Apex C164016]

Crysta-ApexC165012[Crysta-Apex C165016]

测量范围

X轴

1205mm

1205mm

1205mm

1605mm

1605mm

1605mm

Y轴

1205mm

2005mm

3005mm

3005mm

4605mm

4005mm

Z轴

1005mm

1005mm

1005mm

1205mm[1605mm]

1205mm[1605mm]

1205mm[1605mm]

分辨率

0.1µm

0.1µm

0.1µm

0.1µm

0.1µm

0.1µm

精度*

MPEE

(2.3+3L/1000) µm,(2.3+4L/1000)µm**

(3.3+4.5L/1000)µm, (3.3+5.5L/1000)µm**

[(4.5+5.5L/1000)µm, (4.5+6.5L/1000)µm**]

MPEp

2.0µm

5.0µm[6.0µm]

MPETHP

2.8µm

6.0µm[7.0µm]

工作台

材料

花岗岩

花岗岩

花岗岩

花岗岩

花岗岩

花岗岩

尺寸

1400×2165mm

1400×2965mm

1400×2965mm

1800×4205mm

1800×5205mm

1800×6205mm

坚固用螺钉孔

M8×1.25mm

M8×1.25mm

M8×1.25mm

M8×1.25mm

M8×1.25mm

M8×1.25mm

工件

最大高度

1200mm

1200mm

1200mm

1400mm[1800mm]

1400mm[1800mm]

1400mm[1800mm]

最大负载

2000kg

2500kg

3000kg

3500kg

4500kg

5000kg

重量(主机)

4050kg

6150kg

9110kg

10600kg[10650kg]

14800kg[14850kg]

19500kg[19550kg]



型号

Crysta-Apex C203016

[Crysta-Apex C203020]

Crysta-Apex C204016

[Crysta-Apex C204020]

Crysta-Apex C205016

[Crysta-Apex C205020]

测量范围

X轴

2005mm

2005mm

2005mm

Y轴

3005mm

4005mm

5005mm

Z轴

1605mm[2005mm]

1605mm[2005mm]

1605mm[2005mm]

分辨率

0.1µm

0.1µm

0.1µm

精度*

MPEE

(4.5+8L/1000)µm,(4.5+9L/1000)µm**,[(6+9L/1000)µm,(6+10L/1000)µm**]

MPEP

6.0µm[7.5µm]

MPETHP

6.0µm[7.5µm]

工作台

材料

花岗岩

花岗岩

花岗岩

尺寸

2200×4205mm

2200×5205mm

2200×6205mm

坚固用螺钉机

M8×1.25mm

M8×1.25mm

M8×1.25mm

工件

最大高度

1800mm[2200mm]

1800mm[2200mm]

1800mm[2200mm]

最大负载

4000kg

5000kg

6000kg

重量(主机)

14100kg[14150kg]

19400kg[19450kg]

28000kg[28050kg]

*本测量机带有温度补偿系统

统一标准:ISO 10360-2使用的探测系统:SP25M带有Φ4×25mm测针,L为测量长度(mm)

**保证精度的温度范围: 16℃-26℃
