三丰Mitutoyo光栅尺O539 118 40外观迷你操作简便重庆成都西安武汉广州上海北京苏州

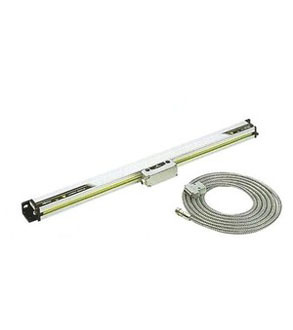

AT103 光栅尺 539系列-标准型 日本三丰品牌 MITUTOYO 539-118-40 光栅尺 特点: 1、增强了防震和耐久性。 2、新型橡胶凸缘保护量具不受加工车间污物的侵蚀。 3、可通过一根铠装信号电缆连接光栅尺和DRO计数器,以便在恶劣的工厂环境下安全使用。 4、信号电缆输出端口可装于滑杆的两边,实现双向连接。 技术参数: 有效测量范围: 100-6000mm

  • 用户界面:
  • 操作系统:
  • 键盘类型:
  • 型号: 三丰Mitutoyo光栅尺O539 118 40外观迷你操作简便重庆成都西安武汉广州上海北京苏州
AT103 光栅尺 title=""

539系列-标准型

日本三丰品牌 MITUTOYO 539-118-40 光栅尺

特点:

1、增强了防震和耐久性。

2、新型橡胶凸缘保护量具不受加工车间污物的侵蚀。

3、可通过一根铠装信号电缆连接光栅尺和DRO计数器,以便在恶劣的工厂环境下安全使用。

4、信号电缆输出端口可装于滑杆的两边,实现双向连接。

技术参数:

有效测量范围: 100-6000mm

精度(20℃时):

有效测量范围 标准型 高精度型

100到2000mm (5+5L/1000)µm (3+3L/1000)µm

2200到3000mm (5+5L/1000)µm ——

3250到6000mm (5+8L/1000)µm ——

L=有效测量范围(mm)

输出波形:两路90度相移正弦波信号

最大响应速度:120m/min(有效测量范围小于3000mm) 50m/min(有效测量范围大于3250mm)

光栅刻度间距:20µm

参考点间隔:50mm

尘/水防护等级:IP53

工作温度:0℃至45℃

选件:

09AAA033A:延长电缆(2m)

09AAA033B:延长电缆(5m)

19AAA033C:延长电缆(7m)

性能参数:

有效测量

范围

货号

(标准型)

货号

(高精度)

电缆长度

有效测量

范围

货号

(标准型)

货号

(高精度)

电缆长度

100mm(4″)

539-111-30

539-111-40

3m

1700mm(68″)

539-134-30

539-134-40

5m

150mm(6″)

539-112-30

539-112-40

3m

1800mm(72″)

539-135-30

539-135-40

5m

200mm(8″)

539-113-30

539-113-40

3m

2000mm(80″)

539-136-30

539-136-40

5m

250mm(10″)

539-114-30

539-114-40

3m

2200mm(88″)

539-137-30

——

5m

300mm(12″)

539-115-30

539-115-40

3m

2400mm(96″)

539-138-30

——

7m

350mm(14″)

539-116-30

539-116-40

3m

2500mm(100″)

539-139-30

——

7m

400mm(16″)

539-117-30

539-117-40

3m

2600mm(104″)

539-140-30

——

7m

450mm(18″)

539-118-30

539-118-40

3m

2800mm(112″)

539-141-30

——

7m

500mm(20″)

539-119-30

539-119-40

3m

3000mm(120″)

539-142-30

——

7m

600mm(24″)

539-121-30

539-121-40

3m

3250mm(130″)

539-143-30

——

10m

700mm(28″)

539-123-30

539-123-40

3m

3500mm(140″)

539-144-30

——

10m

750mm(30″)

539-124-30

539-124-40

3m

3750mm(150″)

539-145-30

——

10m

800mm(32″)

539-125-30

539-125-40

3m

4000mm(160″)

539-146-30

——

10m

900mm(36″)

539-126-30

539-126-40

3m

4250mm(170″)

539-147-30

——

10m

1000mm(40″)

539-127-30

539-127-40

5m

4500mm(180″)

539-148-30

——

10m

1100mm(44″)

539-128-30

539-128-40

5m

4750mm(190″)

539-149-30

——

15m

1200mm(48″)

539-129-30

539-129-40

5m

5000mm(200″)

539-150-30

——

15m

1300mm(52″)

539-130-30

539-130-40

5m

5250mm(210″)

539-151-30

——

15m

1400mm(56″)

539-131-30

539-131-40

5m

5500mm(220″)

539-152-30

——

15m

1500mm(60″)

539-132-30

539-132-40

5m

5750mm(230″)

539-153-30

——

15m

1600mm(64″)

539-133-30

539-133-40

5m

6000mm(240″)

539-154-30

——

15m
