三丰Mitutoyo千分表O543 283外观迷你操作简便重庆成都西安武汉广州上海北京苏州

ID-C ABSOLUTE Digimatic 千分表 543系列 --- 信号输出功能型 日本三丰品牌 MITUTOYO 543-283 千分表 特点: 1、借助最大/最小值保持功能,ID-C信号千分表可输出比照公差值的GO/ G 判断结果。这种判断是通过与已获得的峰值测量数据直接数值比较进行的,代替了传统的机械/电子接触。有效避免了公差值设置的偏差,确保了高可靠性。 2、可通过NPN集电极

  • 用户界面:
  • 操作系统:
  • 键盘类型:
  • 型号: 三丰Mitutoyo千分表O543 283外观迷你操作简便重庆成都西安武汉广州上海北京苏州

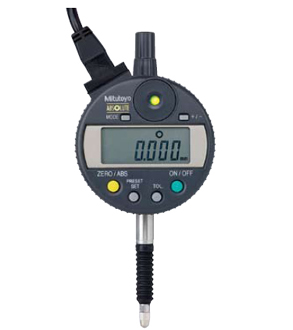

ID-C ABSOLUTE Digimatic 千分表

543系列 --- 信号输出功能型

日本三丰品牌 MITUTOYO 543-283 千分表

特点:

1、借助最大/最小值保持功能,ID-C信号千分表可输出比照公差值的GO/ G 判断结果。这种判断是通过与已获得的峰值测量数据直接数值比较进行的,代替了传统的机械/电子接触。有效避免了公差值设置的偏差,确保了高可靠性。

2、可通过NPN集电极开路、像序列发生器一样,将信号输出到外部设备。

3、通过绿色/红色LED和液晶显示屏上的“〈,0,〉符号显示GO/±NG 判断结果。

4、采用了ABSOLUTE线性编码器,接通电源后ID-C信号显示心轴距离原点的“绝对原点位置”,无极限响应速度有效避免了超速错误。

5、ID-C信号达到IP54防护标准,可防尘/防污染,即使在恶劣的机械工厂环境下也可安全使用。

技术参数:
显示: 液晶显示字符高度8.5mm

长度基准:ABSOLUTE静电线性编码器

最大反应速度:无限制

测力:2.0N以下

轴套外径:8mm(ISO/JIS型3/8" (ANSI/AGD 型)
测针:带有M2.5x0.45 螺纹的硬质合金球(ISO/JIS 型)或带有#4-48UNF 螺纹的硬质合金球(ANSI/AGD 型)
电源: DC12-24V±10%

尘/水防护等级:达到IP54防护标准

功能:
原点设置/调零、预调、GO/±NG 判断、自动电源开/关、英制/公制转换(仅限英制/公制型)信号输出(-NG/OK/+NG信号、NPN集电极开路)远程控制(保持预调、调出预调、调零)、最大/最小/溢出值保持、>
警告:低电压、计算错误、溢出错误、公差极限设置错误

选件:
902011:心轴提升杆*(ISO/JIS 型)

902794:心轴提升杆*(ANSI/AGD型)

540774:心轴提升电缆

02ACA376:备用橡胶保护套

*使用心轴提升杆/电缆时,不能保证达到IP54尘/水防护标准

输出格式:


电线
-NG

OK

+NG

错误信号

橙色(-NG)

低电平

高电平

高电平

高电平

绿色(OK)

高电平

低电平

高电平

高电平

棕色(+NG)

高电平

高电平

低电平

高电平

LED

红色

绿色

红色

红色(闪烁)

LCD



0



“X.XXE”显示


I/O性能参数:


电线

信号

︱/0

说明

黑色

-V(GND)

---

连接至负端(-)

红色

+V(GND)



电源(12-24VDC)

橙色

-NG

0

公差判断结果输出:仅当端子对一个判断结果反应时,其值设为低电平

绿色

OK

0

棕色

+NG

0

黄色

调出预调/调零



外部输入端子:如果相应端子为低电平时,该信号值为真

蓝色

保持重置



屏蔽

FG

---

接地GND


性能参数:

公制型:

分辨率
货号(带耳后盖,平型后盖)
测量范围
精度
测力
备注
0.01mm
543-280
543-280B
12.7mm
0.003mm
2.0N以下
ISO/JIS型


英制/公制型


分辨率

货号(带耳后盖,平型后盖)

量程

精度

测力

备注

.00005〞/.001mm

543-281

543-281B

.5〞

.00012〞

2.0N以下

ISO/JIS型

.00005〞/.001mm

543-282

543-282B

.5〞

.00012〞

2.0N以下

ANSI/AGD型

.0005〞/0.01mm

543-283

543-283B

.5〞

.00012〞

2.0N以下

ANSI/AGD型


尺寸图片:
