Roundtest （圆度、圆柱形状测量仪）RA-220

211系列-圆度测量仪

日本三丰品牌 MITUTOYO 211-642K 形状测量仪

RA-220为小型手动式圆度、圆柱形状测量仪。

特点：

1、分析能力极佳，操作简易。

2、装有X/Z轴微调装置。

3、刻度设置在Z轴内。

4、备有内径/外径连续测量功能。

5、具备DAT（数显调节台）功能。

6、采用宽量程检出器。

7、机型小巧，精度极高（装有优质气浮轴承）

技术参数：

旋转工作台

回转精度

径向：（0.04+6H/10000）µm H为测量高度（mm）

轴向：（0.04+6X/10000）µm X为测量半径（mm）

旋转速度：6rpm

工作台有效直径：Φ150mm

最大调心幅度：±3mm

最大调水平幅度：±1°

最大测量直径：Φ280mm（Φ380mm：当检测器的变为垂直方向时，只能测量50mm以下的样本）

最大工件直径：Φ470mm

台面最大承重：25kg

垂直轴（Z轴）

垂直移动：280mm

直线度（窄范围）：0.2µm/20mm

直线度（全范围）：0.5µm/100mm

与转台轴的平行度：0.5µm/100mm

最大检测高度：离旋转工作台280mm

最大检测深度：100mm（最小内径：Φ30mm）

水平臂（X轴）

水平移动：165mm（包括工作台旋转中心25mm的突出量）

测针和测头

测量范围：±1000µm（±30%）

测力：70-100mN

标准测头：12AAB681，硬质合金球，Φ1.6mm

测量方向：双方向

测头角度调整：±45°（带刻度）

数据分析器：

处理器：内置

数据分析项：圆度，同轴度，同心度，平面度，径向圆周跳动，轴向圆周跳动，与轴的垂直度，与平面的垂直度，厚度偏差，圆柱度

用于圆度评估的参考圆：LSC,MZC,MIC,MCC

记录器：内置行式热敏打印机（外部打印机：选件）

记录的放大倍率：X5,X10,X20,X50,X100,X200,X500,X1k, X2k, X5k, X10k, X20k, X50k, X100k,X200k（15级）

粗糙度成分的降低：低通滤波器，带通滤波器

滤波类型：2CR-75%,2CR-50%,2CR-75%（相对校正），2CR-50%（相位校正），高斯滤波器、滤波器关断

截止值：15upr,50upr,150upr,500upr,15-150upr,15-500upr,50-500up

测量段数：1、横截面1到5：圆度，同轴度，平面度

2、横截面1到3：径向圆周跳动，与轴的垂直度

3、横截面2：同心度，厚度偏差，平行度

4、横截面3：与平面的垂直度

5、横截面3到5：圆柱度

空气补给：

气压： 390kpa

耗气量：30L/min

电源： 100V AC-240V AC,50/60Hz

尺寸（W×D×H）：450×360×636mm

重量：151kg（主机），2kg（空气调节机）

选件：

211-032：定心卡盘（外径：1-79mm，内径：16-69mm）

211-014：三爪卡盘（外径：2-78mm，内径：25-68mm）

211-031：微型卡盘（外径： 0.1-10mm）

211-061：套爪卡盘（外径：0.5-10mm）

356038：用于测量较低工件的辅助台

211-045：倍率校正规

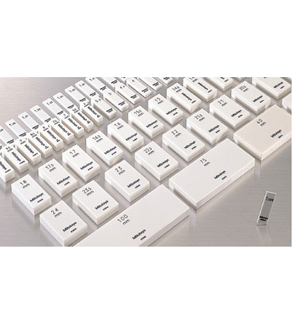

997090：校准用套装量块

12AAH320：X轴制动

178-025：防震台

耗材：

12AAH181：打印纸 10卷/套

358592：空气过滤器滤芯 1件/套

358593：空气调节器调节件 10件/套

性能参数：

型号

RA-220

货号（mm）

211-642,211-642K,211-642A,211-642D,211-642E,211-642DC,211-642C

货号（mm/inch）

211-643A,211-643D,211-643E,211-643DC

*为区分交流电源电缆，在货号后加上以下后缀：A适于UL/CSA,C适于台湾地区，D适于CEE,E适于BS,K适于EK，无后缀适于JIS/100V

尺寸图片：单位（mm）

产品展示
