Roundtest （圆度、圆柱形状测量仪）RA-2100AS/DS/AH/DH

211系列-圆度/圆柱度形状测量仪

日本三丰品牌 MITUTOYO 211-843-1 形状测量仪

特点：

1、RA-2100提供高精度、高速度、高性能的圆度测量。可对工件进行全自动的或带数字调整台（DAT）的人工调心、调水平。调心、调水平以往是一项难度大、精度要求高的工作，使用RA-210则变得非常简单，不必经过特殊培训就可成功操作，总体测量时间大为缩短。

2、RA-2100提供ROUNDPAK---功效强大的数据分析软件，运用鼠标并选择图标可强化其功能且简化操作。

精度高、易使用的旋转工作台：

1、旋转工作台径向、轴向的旋转精度均极高，不仅可高精度测量圆度和圆柱度，还可高精度测量平面度。

2、该系列的顶级型号为RA-2100AS/AH：配置的自动调心、调水平旋转工作台（AAT）免除了人工调心、调水平之苦。

3、RA-2100DS/DH：旋转工作台内置导向系统（DAT），使人工调心、调水平的操作变得简便、顺利。

技术参数：

旋转工作台

回转精度（径向）：（0.02+3.8H/10000）µm

回转精度（轴向）：（0.02+3.8X/10000）µm H为测量高度（mm）， R为测量半径（mm）

旋转速度：1,2,4,6,10rpm（10rpm：自动调心）

工作台有效直径： 235mm（200mm：DS,DH型号）

最大调心幅度：±3mm（±5mm：DS,DH型号）

最大调水平幅度：±1°

最大测量直径： 300mm

最大工件直径：580mm

台面最大承重：30kg

垂直轴（Z轴）

垂直移动：300mm（500mm：AH,DH型号）

直线度（λc2.5）：0.12µm/100mm，0.18µm/300mm* （*0.3µm/500mm：AH,DH型号）

与转台轴的平行度：0.7µm/300mm （1.2µm/500mm：AH,DH型号）

定位速度：最大35mm/s

测量速度：0.5,1,2,5mm/s

最大检测高度：300mm（外径），300mm（内径）（500mm：AH,DH型号）

最大检测深度：100mm

水平臂（X轴）

水平移动：175mm（包括工作台旋转中心25mm的突出量）

直线度（λc2.5）：0.7µm/150mm

与转台轴的垂直度：1.0µm/150mm

定位速度：利用操纵杆，最大20mm/s

测量速度：0.5,1, 5mm/s

测针和测头

测量范围：±400µm（±5µm：跟踪范围）

测力：7-10mN（5级）

标准测头：12AAB681，硬质合金球，Φ1.6mm

测量方向：双方向

测头角度调整：±45°（带刻度）

数据分析系统：

分析软件：Roundpak

滤波类型：2CRPC-75%,2CRPC-50%,2CR-75%（相对校正）,2CR-50%（相对校正）,高斯滤波器、滤波器关断

截止值：15upr,50upr,150upr,500upr,1500upr,15-150upr,15-500upr,15-1500upr,50-500upr,50-1500upr,150-1500upr,手动设定

用于圆度评估的参考圆：LSC,MZC,MIC,MCC

供气：

气压： 390kpa（4kgf/c㎡）

耗气量：30L/min

电源： 100V AC-240V AC,50/60Hz

尺寸（W×D×H）：940×475×900mm （940×475×1100mm：AH,DH型）

重量：180kg（200kg：AH,DH型）

选件：

350850：圆柱直角规

356038：用于测量较低工件的辅助台

12AAF203：测头延长支架（高度延长2倍）

12AAF204：大直径工件辅助测头支架

211-045：倍率校正规

211-014：卡盘（外径： 1-78mm，内径：25-68mm）

211-032：定心卡盘（外径：1-79mm，内径：16-69mm）

211-031：微型卡盘（外径：最大0.1-1.5mm）

178-024：防振台架

178-025：防震台

连续测量，效率提高：

可不必改变测头的移动方向而连续测量一个工件的外、内径。

三丰公司在X/Z驱动器中采用精度极高、可重复性极强的线性标尺，确保对重复测量至关重要的高精度定位。

独特的设计允许系统升级：

更换、调整探测装置后，系统可升级至CNC操作型（升级应由三丰技师负责）

测量表面粗糙度（表面粗糙度测量装置选件）：

符合相关国际标准的表面粗糙度检测器可安装在圆度计的位置上，形成多传感器系统，既可测量表面的几何圆度/圆柱度，又可测量其粗糙度。

性能参数：

型号

RA-2100AS

RA-2100DS

RA-2100AH

RA-2100DH

货号

211-843-1

(mm/inch)

211-863-1(mm)

211-873-1(inch)

211-844-1

(mm/inch)

211-864-1(mm)

211-874-1(inch)

工作台的有效直径

235mm

200mm

235mm

200mm

调心/调水平*

AAT

DAT

AAT

DAT

最大调心幅度

±3mm

±5mm

±3mm

±5mm

立柱移动

300（标准立柱）

500（高立柱）

基本装置重量

180kg

200kg

*为区分交流电源电缆，在货号后加上以下后缀：

A适于UL/CSA, D适于CEE,DC适于CCC,E适于BS,K适于EK,无后缀适于JIS/100V

*ATT：自动调节台面 DAT：数字调节台面

尺寸图片：单位（mm）

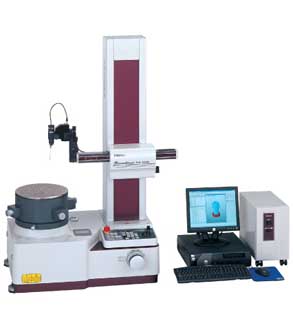

产品展示
