Contracer (轮廓测量仪) CV-3100/CV-4100

218系列-轮廓测量仪

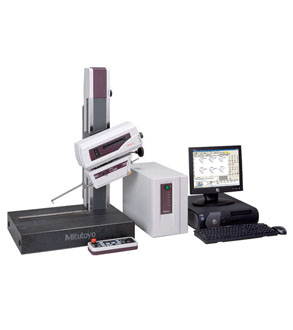

日本三丰品牌 MITUTOYO 218-421 轮廓测量仪

特点：

1、大幅度提高了驱动速度（X轴：80mm/s，Z2轴：20mm/s），近一步降低了总测量时间。

2、为了在一定时段内维持仪器的直线度规格，三丰公司采用了具有极佳的耐摩擦性及稳定性的高硬度陶瓷导轨。

3、大量的外周设备选件CNC模式，从而可以很容易实现CNC测量。

4、驱动装置（X轴）和立柱（Z2轴）中集成了高精度线性编码器（Z2轴为ABS型），从而提高了在垂直方向持续自动测量小孔和不易定位工件的重复精度。

5、X轴精度：±（0.8+0.01L）µm，Z1轴精度：±（0.8+I0.5HI/25）µm*，针对高精度工件的测量所设计。 *CV-4100S4，H4,W4型 L为驱动长度，H为测量高度（mm）

6、CV-4100系列的驱动装置集成了激光全息测微计检测器，在Z轴（垂直方向）的窄/宽测量范围内，提供卓越的精度和分辨率。

自动测量功能：

配备有大量支持CNC模式的外周设备选件，从而可实现自动测量功能。

技术参数：

X轴

测量范围：100mm或200mm

分辨率：0. 05µm

检测方法：线性编码器

驱动速度：0-80mm/s外加手动

测量速度：0.02-5mm/s

测量方向：向前/向后

直线度： 0.8µm/100inch,2µm/200mm *以X轴为水平方向上

指示精度（20℃）：±（1+0.01L）µm (CV-3100S4,H4,W4)

±（0.8+0.01L）µm (CV-4100S4,H4,W4)

±（1+0.02L）µm (CV-3100S8,H8,W8)

±（0.8+0.02L）µm (CV-4100S8,H8,W8) *L=驱动长度（mm）

倾斜范围： ±45°

Z2轴（立柱）

垂直移动：300mm或500mm

分辨率：1µm

检测方法：ABSOLUTE线性编码器

驱动速度：0-20mm/s外加手动

Z1轴（检测器）：

测量范围：±25mm

分辨率：0.2µm (CV-3100)或0.05 µm (CV-4100)

检测方法：线性编码器（CV-3100）,激光全息测微计（CV-4100）

指示精度（20℃）：±（2+I4HI/100）µm (CV-3100)

±（0.8+I0.5HI/05）µm (CV-4100) *H为水平位置上的测量高度（mm）

测针上/下运作：弧形运动

测针方向：向上/向下

测力： 30mN

跟踪角度：向上77°，向下87°（根据表面粗糙度，使用标准单切面测针）

测针针尖：硬质合金针尖，半径25µm

基座尺寸：（W×H）: 650×450mm或1000×450mm

基座材料：花岗岩

重量（主机）：140kg(S4),150kg(H4),220kg(W4), 140kg(S8),150kg(H8),220kg(W8)

控制装置：14kg

遥控箱：0.9kg

电源：100-240VAC±10%,50/60Hz

能耗：400W（仅限主机）

批量校准功能：

使用专用校准规，可同时进行设备的Z轴增益，对称及针尖半径的校准。

性能参数：

型号

CV-3100S4

CV-3100H4

CV-3100W4

货号（mm）

218-421*

218-422*

218-423*

货号（inch）

218-431*

218-432*

218-433*

型号

CV-4100S4

CV-4100H4

CV-4100W4

货号（mm）

218-461*

218-462*

218-463*

货号（inch）

218-471*

218-472*

218-473*

X1轴测量范围

100mm

100mm

100mm

垂直移动

300mm电动立柱

500mm电动立柱

500mm电动立柱

花岗岩基座尺寸（W×D）

600×450mm

600×450mm

1000×450mm

尺寸（主机W×D×H）

756×482×966mm

756×482×1166mm

1156×482×1176mm

重量（主机）

140kg

150kg

220kg

型号

CV-3100S8

CV-3100H8

CV-3100W8

货号（mm）

218-426*

218-427*

218-428*

货号（inch）

218-436*

218-437*

218-438*

型号

CV-4100S8

CV-4100H8

CV-4100W8

货号（mm）

218-466*

218-467*

218-468*

货号（inch）

218-476*

218-477*

218-478*

X1轴测量范围

200mm

200mm

200mm

垂直移动

300mm电动立柱

500mm电动立柱

500mm电动立柱

花岗岩基座尺寸（W×D）

600×450mm

600×450mm

1000×450mm

尺寸（主机W×D×H）

766×482×966mm

768×482×1166mm

1166×482×1176mm

重量（主机）

145kg

155kg

220kg

*为区分交流电源电缆，在货号后加上以下后缀：

A适于UL/CSA,C适于台湾地区，D适于CEE,E适于BS,K适于EK，无后缀适于JIS/100V

各种符合测量要求的型号：
