三丰Mitutoyo视像测量系统OQV ELF202PRO外观迷你操作简便重庆成都西安武汉广州上海北京苏州

用户界面：

操作系统：

键盘类型：

型号：三丰Mitutoyo视像测量系统OQV ELF202PRO外观迷你操作简便重庆成都西安武汉广州上海北京苏州

QV ELF

363系列-CNC视像测量系统

日本三丰品牌 MITUTOYO QV ELF202PRO 视像测量系统

特点：

1、集成控制器的小型外观设计，重量轻，体积小，特别适全安装于小型办公地点。

2、体积小功能全，这一系列提供多种类型的仪器，这些仪器都装配有PRL照明器和电动转盘。

3、同系列中性价比最高。

可编程电动转盘(PPT)

在同一物镜下，利用管透镜可提供三种放大倍率。如更换物镜，则是提供放大倍率列为宽广的范围，以支持各种尺度下的测量。

程控环形照明(PRL)

精细调控照明的角度和方向，提供最佳测量用照明。照明角度可30°至80°之间任意设定。这种照明可有效地突显倾斜表面的边缘以及非常小的步差。照明在前、后、左、右每个方向均可独立控制。单身照明以形成影子，即可突显边沿，以利测量。

激光自动对焦(LAF)功能*

三丰提供配备了LAF的型号，实现高速对焦。

性能参数：

型号和类型

QV ELF202PT

QV ELF202PRO

测量范围

X轴

200mm

Y轴

250mm

Z轴

100mm

分辨率

0.1µm

高灵敏度CCD照相机

黑白

精度*

E1XY

(2.0+3L/1000)µm

E1Z

(4.0+5L/1000)µm

最大驱动速度(X/Y/Z轴)

100mm/s

照明(PRL:可编程环形灯)

表面

卤素灯

卤素灯

轮廓

卤素灯

卤素灯

环形照明

卤素灯

PRL(LED,白色)

放大倍率变化系统

可编程电动转盘

工作台玻璃尺寸

269×311mm

台面最大承重

10kg

重量

195kg

*测量精度在以下条件下定义

可编程电动转盘：1X 物镜设置：2.5X

L为任意两点间尺寸(mm)

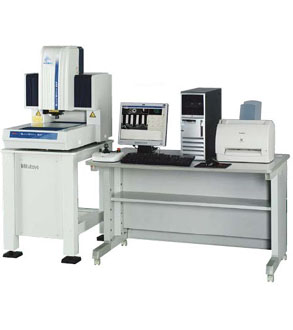

产品展示
