ID-C ABSOLUTE Digimatic 千分表

543系列 --- 信号输出功能型

日本三丰品牌 MITUTOYO 543-282 千分表

特点：

1、借助最大/最小值保持功能，ID-C信号千分表可输出比照公差值的GO/ G 判断结果。这种判断是通过与已获得的峰值测量数据直接数值比较进行的，代替了传统的机械/电子接触。有效避免了公差值设置的偏差，确保了高可靠性。

2、可通过NPN集电极开路、像序列发生器一样，将信号输出到外部设备。

3、通过绿色/红色LED和液晶显示屏上的“〈，0，〉符号显示GO/±NG 判断结果。

4、采用了ABSOLUTE线性编码器，接通电源后ID-C信号显示心轴距离原点的“绝对原点位置”，无极限响应速度有效避免了超速错误。

5、ID-C信号达到IP54防护标准，可防尘/防污染，即使在恶劣的机械工厂环境下也可安全使用。

技术参数：
显示：液晶显示字符高度8.5mm

长度基准：ABSOLUTE静电线性编码器

最大反应速度：无限制

测力：2.0N以下

轴套外径：8mm(ISO/JIS型3/8" (ANSI/AGD 型)
测针：带有M2.5x0.45 螺纹的硬质合金球(ISO/JIS 型)或带有#4-48UNF 螺纹的硬质合金球(ANSI/AGD 型)
电源: DC12-24V±10%

尘/水防护等级：达到IP54防护标准

功能：
原点设置/调零、预调、GO/±NG 判断、自动电源开/关、英制/公制转换（仅限英制/公制型）信号输出（-NG/OK/+NG信号、NPN集电极开路）远程控制（保持预调、调出预调、调零）、最大/最小/溢出值保持、＞
警告：低电压、计算错误、溢出错误、公差极限设置错误

选件：
902011：心轴提升杆*（ISO/JIS 型）

902794：心轴提升杆*（ANSI/AGD型）

540774：心轴提升电缆

02ACA376：备用橡胶保护套

*使用心轴提升杆/电缆时，不能保证达到IP54尘/水防护标准

输出格式：

电线
-NG

OK

+NG

错误信号

橙色（-NG）

低电平

高电平

高电平

高电平

绿色（OK）

高电平

低电平

高电平

高电平

棕色（+NG）

高电平

高电平

低电平

高电平

LED

红色

绿色

红色

红色（闪烁）

LCD

＜

0

＞

“X.XXE”显示

I/O性能参数：

电线

信号

︱/0

说明

黑色

-V（GND）

---

连接至负端（-）

红色

+V（GND）

︱

电源(12-24VDC)

橙色

-NG

0

公差判断结果输出：仅当端子对一个判断结果反应时，其值设为低电平

绿色

OK

0

棕色

+NG

0

黄色

调出预调/调零

︱

外部输入端子：如果相应端子为低电平时，该信号值为真

蓝色

保持重置

︱

屏蔽

FG

---

接地GND

性能参数：

公制型：

分辨率
货号(带耳后盖,平型后盖)
测量范围
精度
测力
备注
0.01mm
543-280
543-280B
12.7mm
0.003mm
2.0N以下
ISO/JIS型

英制/公制型

分辨率

货号(带耳后盖,平型后盖)

量程

精度

测力

备注

.00005〞/.001mm

543-281

543-281B

.5〞

.00012〞

2.0N以下

ISO/JIS型

.00005〞/.001mm

543-282

543-282B

.5〞

.00012〞

2.0N以下

ANSI/AGD型

.0005〞/0.01mm

543-283

543-283B

.5〞

.00012〞

2.0N以下

ANSI/AGD型

尺寸图片：

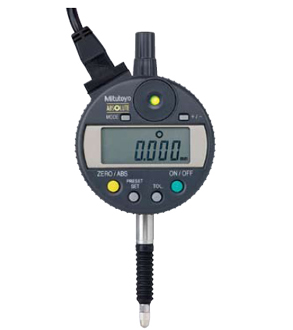

产品展示
