ID-C ABSOLUTE Digimatic 千分表

543系列 —— 标准型

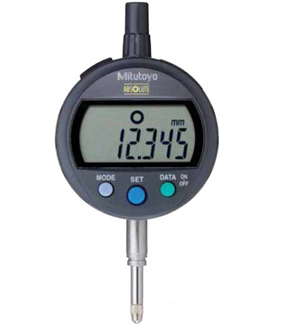

日本三丰品牌 MITUTOYO 543-404 千分表

特点：

1、小型标准2系列千分表

2、大型、易读的液晶显示屏

3、可通过调零/绝对原点设置按钮在任意心轴位置显示调零设置，还可返回到绝对原点位置并显示距离原点的真实位置

4、可通过设置上、下限公差进行 GO/±NG 判断，判断结果可按原尺寸显示。

5、通过用户自定义因素，使用公式Ax(x是心轴位移)可以进行简单计算。

6、测量方向可以旋转。

7、无极限响应速度有效避免了超速错误。

8、千分表盘可旋转330°，易于从所需角度进行读数。
9、带有SPC 数据输出。

技术参数：
显示：液晶显示
长度基准：ABSOLUTE 静电电容型线性编码器
最大反应速度：无限制
测力：参见性能参数
轴套直径： 8mm (ISO/JIS 型) 或3/8"(ANSI/AGD 型)
测针：带有M2.5x0.45 螺纹的硬质合金球(ISO/JIS 型)或带有#4-48UNF 螺纹的硬质合金球(ANSI/AGD 型)
电池: SR44 (一个), 938882
电池寿命: 正常使用情况下约为7,000 小时
尘／水防护等级: 达到 IP42防护标准

功能：
原点设置、调零、计数方向转换、GO/±NG 判断、自动电源开/关、内置计算、函数锁定、数据保持、SPC数据输出、英制/公制转换（仅限英制/公制型）
警告：低电压、计算错误、溢出错误、公差极限设置错误

选件：
905338: SPC 电缆 (1m)
905409: SPC 电缆 (2m)

21EZA198：心轴提升杆(12.7mm/.5〞ISO/JIS 型)

21EZA199：心轴提升杆(12.7mm/.5〞ANSI/AGD 型)
21EZA105：心轴提升钮(12.7mm/.5〞ISO/JIS型) *

21EZA150：心轴提升钮(12.7mm/.5〞ANSI/AGD 型) *

21EZA197：心轴提升钮(25.4mm/1〞)
21EZA200：心轴提升钮(50.8mm/2〞)
540774：心轴提升电缆

02ACA571：附加心轴弹簧(用于25.4mm/1〞型号)**

02ACA571：附加心轴弹簧(用于50.8mm/2〞型号)**
101039：带中心耳后盖(12mm/.5" 和50.8mm/2〞，ISO/JIS 型)

101306：带中心耳后盖(12mm/.5" 和50.8mm/2〞，ANSI/AGD 型)

* 不低于测力型
**千分表反向定位时使用

三大按钮

流行的三大按钮设计，用在像ABS ID-N/ID-B抗冷冻Digimatic千分表，使按按钮和操作变得更容易

330°旋转显示

显示表盘可以旋转330°，可以从所需角度轻松读取测量结果

计算：f(x)=Ax

在测量夹具上放置ID-C，设置乘数系数‘A’(任意值)，可以不使用换算表直接得到测量结果，使测量效率得到提高

函数锁定

设置函数锁定可以防止由于疏忽改变预置函数的设置，保证测量结果的可靠性

性能参数：

公制型:
分辨率*
货号(带耳后盖,平型后盖)
测量范围
精度
测力
备注
0.001mm
543-390
543-390B
12.7mm
0.003mm
1.5N以下
ISO/JIS型
0.001mm
543-394
543-394B
12.7mm
0.003mm
0.4N-0.7N
低测力, ISO/JIS型
0.001mm
——
543-470B
25.4mm
0.003mm
1.8N以下
ISO/JIS型
0.001mm
——
543-490B
50.8mm
0.005mm
2.3N以下
ISO/JIS型
0.01mm
543-400
543-400B
12.7mm
0.02mm
0.9N以下
ISO/JIS型
0.01mm
543-404
543-404B
12.7mm
0.02mm
0.2N-0.5N
低测力, ISO/JIS型
0.01mm
——
543-474B
25.4mm
0.02mm
1.8N以下
ISO/JIS型
0.01mm
——
543-494B
50.8mm
0.04mm
2.3N以下
ISO/JIS型

英制/公制型：
分辨率*
货号(带耳后盖,平型后盖)
量程
精度
测力
备注
.00005〞/0.001mm
543-391
543-391B
.5〞
.0001〞
1.5N以下
ISO/JIS型
.00005〞/0.001mm
543-392
543-392B

.5〞
.0001〞
1.5N以下
ANSI/AGO型
.00005〞/0.001mm
543-395
543-395B

.5〞
.0001〞
04N-0.7N
低测力, ISO/JIS型
.00005〞/0.001mm
543-396
543-396B

.5〞
.0001〞
04N-0.7N
低测力, ANSI/AGO型
.00005〞/0.001mm
——
543-471B
1〞
.0001〞
1.8以下
ISO/JIS型

.00005〞/0.001mm
——
543-472B
1〞
.0001〞
1.8以下
ANSI/AGO型

.00005〞/0.001mm
——
543-491B
2〞
.0002〞
2.3N以下
ISO/JIS型

.00005〞/0.001mm
——
543-492B
2〞
.0002〞
2.3N以下
ANSI/AGO型

.0005〞/0.01mm
543-401
543-401B

.5〞

.001〞
0.9N以下
ISO/JIS型

.0005〞/0.01mm
543-402
543-402B

.5〞

.001〞
0.9N以下
ANSI/AGO型

.0005〞/0.01mm
543-405
543-405B

.5〞

.001〞
0.2-0.5N
低测力ISO/JIS型 ,

.0005〞/0.01mm
543-406
543-406B

.5〞

.001〞
0.2-0.5N
低测力, ANSI/AGO型

.0005〞/0.01mm
——
543-475B

1〞

.001〞
1.8N以下
ISO/JIS型

.0005〞/0.01mm

——
543-476B

1〞

.001〞
1.8N以下
ANSI/AGO型

.0005〞/0.01mm

——
543-495B

2〞

.0015〞
2.3N以下
ISO/JIS型

.0005〞/0.01mm

——
543-496B

2〞

.0015〞
2.3N以下
ANSI/AGO型

尺寸图：

产品展示
