微分头 110系列 – 差动螺杆转换(精微调)型 日本三丰品牌 MITUTOYO 110-112 微分头 特点: 1、可对心轴螺纹和螺母的差动进行轴微调(0.05mm/rev*),实现高分辨率测量。 *0.025mm/rev/.001〞/rev(微调):110-502,110-504 2、硬质合金测量面。 3、非旋转心轴。 技术参数: 分度值:0.001mm,0.0005mm,0.0001mm

  • 用户界面:
  • 操作系统:
  • 键盘类型:
  • 型号: 三丰Mitutoyo微分头O110 112外观迷你操作简便重庆成都西安武汉广州上海北京苏州
微分头

110系列 – 差动螺杆转换(精微调)型

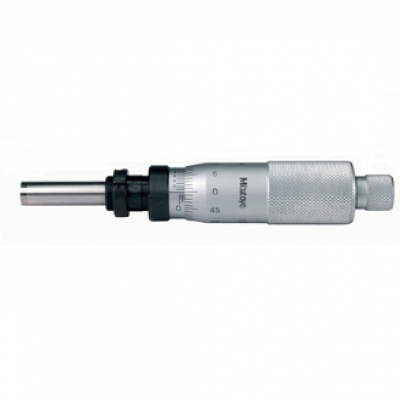

日本三丰品牌 MITUTOYO 110-112 微分头

特点:

1、可对心轴螺纹和螺母的差动进行轴微调(0.05mm/rev*),实现高分辨率测量。

*0.025mm/rev/.001〞/rev(微调):110-502,110-504

2、硬质合金测量面。

3、非旋转心轴。

技术参数:

分度值:0.001mm,0.0005mm,0.0001mm,.00005〞或.00002〞,.000005〞

心轴面:硬质合金平面(硬度大于HRA90)或球面,麿光表面

标尺面:硬铬镀层

锁紧螺母可固定厚度:9.5mm(11.5mm:110-502,110-504)

精度和轴套外径

货号

精度*

轴套外径

110-105

110-115

±3/±1.5µm/±.00015〞/±.00006〞

12mm/.5〞

110-106

110-116

±3/±1.5µm/±.00015〞/±.00006〞

12mm/.5〞

110-107

110-117

±3/±1.5µm/±.00015〞/±.00006〞

12mm/.5〞

110-108

110-118

±3/±1.5µm/±.00015〞/±.00006〞

12mm/.5〞

110-101

110-111

±3/±1.5µm/±.00025〞/±.00006〞

12mm/.5〞

110-102

110-112

±3/±1.5µm/±.00025〞/±.00006〞

12mm/.5〞

110-502

110-504

±3/±1.5µm/±.00015〞/±.00006〞

9.5mm/.375〞

*大量程/小量程

性能参数:

公制型:

测量范围

货号

轴套

心轴面

其它特点

1mm

110-105

带有锁紧螺母

平面(硬质合金头)

--

1mm

110-106

带有锁紧螺母

平面(硬质合金头)

0.0001mm/.000005〞分度值

1mm

110-107

带有锁紧螺母

球面(SR10)

--

1mm

110-108

带有锁紧螺母

球面(SR10)

0.0001mm/.000005〞分度值

2.5mm

110-101

带有锁紧螺母

平面(硬质合金头)

--

2.5mm

110-102

带有锁紧螺母

平面(硬质合金头)

0.0001mm/.000005〞分度值

13mm

110-502

带有锁紧螺母

球面(SR3)

0.0005mm/.00002〞分度值 0.2mm/.006〞微调范围

英制型:

测量范围

货号

轴套

心轴面

其它特点

.02〞

110-115

带有锁紧螺母

平面(硬质合金头)

--

.02〞

110-116

带有锁紧螺母

平面(硬质合金头)

0.0001mm/.000005〞分度值

.02〞

110-117

带有锁紧螺母

球面(SR10)

--

.02〞

110-118

带有锁紧螺母

球面(SR10)

0.0001mm/.000005〞分度值

.05〞

110-111

带有锁紧螺母

平面(硬质合金头)

--

.05〞

110-112

带有锁紧螺母

平面(硬质合金头)

0.0001mm/.000005〞分度值

.5〞

110-504

带有锁紧螺母

球面(SR3)

0.0005mm/.00002〞分度值 0.2mm/.006〞微调范围

尺寸和重量:单位(mm) ( ):心轴完全缩进时
