Formtracer Extreme(超级表面粗糙度/轮廓测量装置)SV-C3100CNC/SV-C4100CNC

525系列-表面粗糙度/形状测量仪

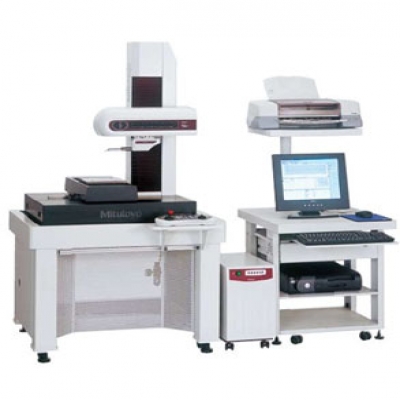

日本三丰品牌 MITUTOYO 525-524-1 表面粗糙度测量仪

特点：

1、高精度CNC表面粗糙度/形状测量仪，一机二用：可进行表面粗糙度和形状/轮廓测量。

2、每轴驱动速度最高可达200mm/s，实现高速定位，满足多轮廓/多工件的测量任务。

3、带а轴的机型可通过电动倾斜检测器，对水平和倾斜表面进行连续测量。

4、带Y轴工作台的机型可通过Y轴轴向定位，扩大测量任务的范围，如多工件任务等。

5、SV-C4000CNC系列的轮廓驱动器配备激光全息光栅尺，可提高宽/窄范围测量精度和Z1轴分辨率。

6、通过同时控制X轴和Y轴的方向，可实现倾斜平面的测量。

7、通过简单的一次性操作，可更换形状/轮廓测量装置与表面粗糙度测量装置，并且，不必对连接电缆重新布线。

8、由于Z1轴检测器内置了防撞器，当检测器主体即将碰撞工件或夹具时，检测器将自动停机。

9、配有易于操作的遥控箱：通过两个操纵杆，选定需要操作的轴，即可实现任何移动。键上端的轴向图标易于辨认，轻松操作。

10、通过USB与数据处理/分析器通信。

基本技术参数：

基座尺寸（W×D）：750×600mm

基座材料：花岗岩

重量:240 Kg, 250 Kg(高立柱型)

电源：100-240VAC±10%,50/60Hz

能耗：500W（主机）

轮廓测量技术参数：

X1轴

测量范围：200mm

分辨率：0.05µm

检测方法：反射型线性编码器

驱动速度： 200mm/s（最大CNC） 0-60mm/s（操纵杆）

测量速度：0.02-2mm/s

移动方向：向前/向后

直线度： 2µm/200mm *以X轴为水平方向上

指示精度（20℃时）：±（1+4/200L）µm ±（0.8+4C/200L）µm

倾角：-45°至+10°

分辨率：0.000225°

倾斜速度：6°/s

Z2轴（立柱）

垂直移动： 300mm或500mm

分辨率：0.05µm

检测方法：反射型线性编码器

驱动速度： 200mm/s（最大CNC） 0-60mm/s（操纵杆）

Z1轴（检测器）：

测量范围：±25mm

分辨率：0.2µm（SV-C3000CNC）,0.05µm(SV-C4000CNC)

检测方法：线性编码器（SV-C4000CNC）激光全息测微计（SV-C4000CNC）

直线位移：±（2+I4HI/100）µm

精度（20℃时）：±（0.8+I0.5HI/25）µm （SV-C4000CNC） *H：为基于水平位置的测量高度（mm）

测针上/下运作：弧形移动

测针方向：向下

测力：30mN

跟踪角度：向上70°，向下70°（使用配置的标准测头，依表面粗糙度而定）

测针针尖：尖端半径25µm，硬质合金尖端

表面粗糙度测量技术参数：

X1轴

测量范围：200mm

分辨率：0.05µm

检测方法：反射型线性编码器

驱动速度：200mm/s（最大CNC） 0-60mm/s（操纵杆）

测量速度：0.02-2mm/s

移动方向：向后

直线度：0.5µm/200mm

а轴

倾角：-45°至+10°

分辨率：0.000225°

倾斜速度：6°/s

Z2轴（立柱）

垂直移动： 300mm或500mm

分辨率： 0.05µm

检测方法：反射型线性编码器

驱动速度：200mm/s（最大CNC） 0-60mm/s（操纵杆）

检测器（选件）

范围/分辨率：800µm/0.01µm,80µm/0.001µm,8µm/0.0001µm(使用测头选件时，最大可达2400µm)

测力：4mN或0.75mN（低测力型）

测针针尖：金刚石，90°/5µmR （60°/2µmR：低测力型）

类型：差动电感式

选件：

防震台架

防震台装置：膜片空气弹簧

自然频率：2.5-3.5Hz

减震机构：阻尼孔

调水平装置：带机械阀的自动控制装置

气源气压：0.4Mpa

承载：350Kg

尺寸（W×D×H）：1000×895×715mm

重量：280Kg

Y轴工作台装置

测量范围：200mm

最小读数：0.05µm

长度基准：反射型线性编码器

驱动速度： 200mm/s（最大CNC） 0-60mm/s（操纵杆）

最大承载能力：20Kg

直线度： 0.5µm/200mm

指示精度(20℃时)：±（2+2L/100）µm, 轮廓模式化 L为两个测量点之间的距离（mm）

工作台尺寸：200×200mm

尺寸（W×D×H）：320×646×105mm

重量：35Kg

任选软件：

FORMTRACEPAK V5

使用该软件可以控制马达驱动的Y轴工作台和旋转台选件，从而实现自动测量。使用该软件还可以进行轮廓评估，这项评估包括对级差，角度，深度，面积和其他基于表面粗糙度数据的特性进行分析。另外，还可以通过设置打印格式建立原始检测证书，以适应不同的需求。

性能参数：

型号

SV-C3000CNC

SV-C3000CNC

SV-C3000CNC

SV-C3000CNC

货号（100V-120V）

525-521-1

525-522-1

525-523-1

525-524-1

货号（200V-240V）

525-521-2

525-522-2

525-523-2

525-524-2

X1轴测量范围

200mm

200mm

200mm

200mm

Z2轴垂直移动

300mm

300mm

300mm

300mm

Y轴工作台装置

---

---

已安装

已安装

а轴装置

---

已安装

---

已安装

花岗岩基座尺寸（W×D）

750×600mm

750×600mm

750×600mm

750×600mm

尺寸（主机W×D×H）

800×651×1000mm

800×651×1000mm

800×651×1000mm

800×651×1000mm

重量（主机）

240Kg

240Kg

240Kg

240Kg

型号

SV-C3000CNC

SV-C3000CNC

SV-C3000CNC

SV-C3000CNC

货号（100V-120V）

525-541-1

525-542-1

525-543-1

525-544-1

货号（200V-240V）

525-541-2

525-542-2

525-543-2

525-544-2

X1轴测量范围

200mm

200mm

200mm

200mm

Z2轴垂直移动

500mm

500mm

500mm

500mm

Y轴工作台装置

---

---

已安装

已安装

а轴装置

---

已安装

---

已安装

花岗岩基座尺寸（W×D）

750×600mm

750×600mm

750×600mm

750×600mm

尺寸（主机W×D×H）

800×651×1200mm

800×651×1200mm

800×651×1200mm

800×651×1200mm

重量（主机）

250Kg

250Kg

250Kg

250Kg

型号

SV-C4000CNC

SV-C4000CNC

SV-C4000CNC

SV-C4000CNC

货号（100V-120V）

525-621-1

525-622-1

525-623-1

525-624-1

货号（200V-240V）

525-621-2

525-622-2

525-623-2

525-624-2

X1轴测量范围

200mm

200mm

200mm

200mm

Z2轴垂直移动

300mm

300mm

300mm

300mm

Y轴工作台装置

---

---

已安装

已安装

а轴装置

---

已安装

---

已安装

花岗岩基座尺寸（W×D）

750×600mm

750×600mm

750×600mm

750×600mm

尺寸（主机W×D×H）

800×651×1000mm

800×651×1000mm

800×651×1000mm

800×651×1000mm

重量（主机）

240Kg

240Kg

240Kg

240Kg

型号

SV-C4000CNC

SV-C4000CNC

SV-C4000CNC

SV-C4000CNC

货号（100V-120V）

525-641-1

525-642-1

525-643-1

545-644-1

货号（200V-240V）

525-641-2

525-642-2

525-643-2

525-644-2

X1轴测量范围

200mm

200mm

200mm

200mm

Z2轴垂直移动

300mm

300mm

300mm

300mm

Y轴工作台装置

---

---

已安装

已安装

а轴装置

---

已安装

---

已安装

花岗岩基座尺寸（W×D）

750×600mm

750×600mm

750×600mm

750×600mm

尺寸（主机W×D×H）

800×651×1200mm

800×651×1200mm

800×651×1200mm

800×651×1200mm

重量（主机）

250Kg

250Kg

250Kg

250Kg
