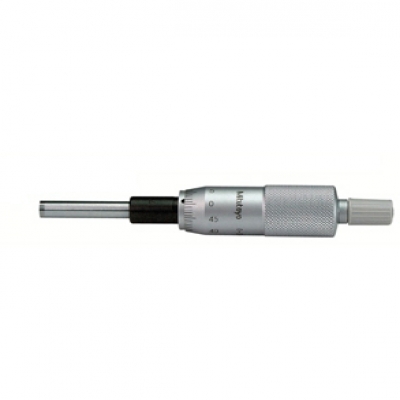

三丰Mitutoyo微分头 O150 218

微分头 150系列 – 中型标准型 日本三丰品牌 MITUTOYO 150-218 微分头 特点: 1、棘轮锁定装置可保持恒定测力。 2、长心轴型可满足多种应用需要。 3、硬质合金测量面(不包括长心轴型)。 技术参数: 分度值:0.01mm,0.001mm,.001〞或.0001〞 心轴螺距:0.5mm或.025〞 心轴面:硬质合金平面(硬度大于HRA90)*或球面,麿光表面,[*SKS3(硬

  • 用户界面:
  • 操作系统:
  • 键盘类型:
  • 型号: 三丰Mitutoyo微分头 O150 218
微分头
150系列 – 中型标准型

日本三丰品牌 MITUTOYO 150-218 微分头

特点:

1、棘轮锁定装置可保持恒定测力。

2、长心轴型可满足多种应用需要。

3、硬质合金测量面(不包括长心轴型)。

技术参数:

分度值:0.01mm,0.001mm,.001〞或.0001〞

心轴螺距:0.5mm或.025〞

心轴面:硬质合金平面(硬度大于HRA90)*或球面,麿光表面,[*SKS3(硬度大于HRC60):长心轴型]

标尺面:硬铬镀层

锁紧螺母可固定厚度: 11.5mm

精度和轴套外径


货号

精度

轴套外径

150-192

150-208

±2µm/±.0001〞

10mm/.375〞

150-191

150-207

±2µm/±.0001〞

10mm/.375〞

150-209

150-213

±2µm/±.0001〞

10mm/.375〞

150-210

150-214

±2µm/±.0001〞

10mm/.375〞

150-801

150-811

±2µm/±.0001〞

10mm/.375〞

150-802

150-812

±2µm/±.0001〞

10mm/.375〞

150-821

150-831

±2µm/±.0001〞

10mm/.375〞

150-822

150-832

±2µm/±.0001〞

10mm/.375〞

150-190

150-206

±2µm/±.0001〞

10mm/.375〞

150-189

150-205

±2µm/±.0001〞

10mm/.375〞

150-183

150-215

±2µm/±.0001〞

10mm/.375〞

150-184

150-216

±2µm/±.0001〞

10mm/.375〞

150-196

150-198

±2µm/±.0001〞

10mm/.375〞

150-195

150-197

±2µm/±.0001〞

10mm/.375〞

150-211

150-217

±2µm/±.0001〞

10mm/.375〞

150-212

150-218

±2µm/±.0001〞

10mm/.375〞

150-219

150-221

±2µm/±.0001〞

10mm/.375〞

150-220

150-222

±2µm/±.0001〞

10mm/.375〞

150-803

--

±2µm

10mm

150-804

--

±2µm

10mm

150-823

--

±2µm

10mm

150-824

--

±2µm

10mm

150-223

--

±2µm

10mm

150-224

--

±2µm

10mm


性能参数:

公制型:


测量范围

货号

轴套

心轴面

其它特点

25mm

150-192

普通型

平面(硬质合金头)

--

25mm

150-191

带有锁紧螺母

平面(硬质合金头)

--

25mm

150-209

普通型*

平面(硬质合金头)

--

25mm

150-210

带有锁紧螺母*

平面(硬质合金头)

--

25mm

150-801

普通型

球面(SR4)

--

25mm

150-802

带有锁紧螺母

球面(SR4)

--

25mm

150-821

普通型

平面(硬质合金头)

反向读数

25mm

150-822

带有锁紧螺母

平面(硬质合金头)

反向读数

25mm

150-190

普通型

平面(硬质合金头)

带有游标(0.001mm/.0001〞)

25mm

150-189

带有锁紧螺母

平面(硬质合金头)

带有游标(0.001mm/.0001〞)

25mm

150-183**

普通型*

平面(硬质合金头)

带有游标(.0001〞)

25mm

150-184**

带有锁紧螺母*

平面(硬质合金头)

带有游标(.0001〞)

25mm

150-196

普通型

平面(硬质合金头)

不带棘轮锁定装置

25mm

150-195

带有锁紧螺母

平面(硬质合金头)

不带棘轮锁定装置

25mm

150-211

普通型*

平面(硬质合金头)

不带棘轮锁定装置

25mm

150-212

带有锁紧螺母*

平面(硬质合金头)

不带棘轮锁定装置

25mm

150-219

普通型

平面

长心轴

25mm

150-220

带有锁紧螺母

平面

长心轴

25mm

150-803**

普通型

球面(SR4)

--

25mm

150-804**

带有锁紧螺母

球面(SR4)

--

25mm

150-823**

普通型

平面(硬质合金头)

--

25mm

150-824**

带有锁紧螺母

平面(硬质合金头)

--

25mm

150-223**

普通型

平面(硬质合金头)

--

25mm

150-224**

带有锁紧螺母

平面(硬质合金头)

--


英制型:


测量范围

货号

轴套

心轴面

其它特点

1〞

150-208

普通型

平面(硬质合金头)

--

1〞

150-207

带有锁紧螺母

平面(硬质合金头)

--

1〞

150-213

普通型*

平面(硬质合金头)

--

1〞

150-214

带有锁紧螺母*

平面(硬质合金头)

--

1〞

150-811

普通型

球面(SR4)

--

1〞

150-812

带有锁紧螺母

球面(SR4)

--

1〞

150-831

普通型

平面(硬质合金头)

反向读数

1〞

150-832

带有锁紧螺母

平面(硬质合金头)

反向读数

1〞

150-206

普通型

平面(硬质合金头)

带有游标(0.001mm/.0001〞)

1〞

150-205

带有锁紧螺母

平面(硬质合金头)

带有游标(0.001mm/.0001〞)

1〞

150-215

普通型*

平面(硬质合金头)

带有游标(.0001〞)

1〞

150-216

带有锁紧螺母*

平面(硬质合金头)

带有游标(.0001〞)

1〞

150-198

普通型

平面(硬质合金头)

不带棘轮锁定装置

1〞

150-197

带有锁紧螺母

平面(硬质合金头)

不带棘轮锁定装置

1〞

150-217

普通型*

平面(硬质合金头)

不带棘轮锁定装置

1〞

150-218

带有锁紧螺母*

平面(硬质合金头)

不带棘轮锁定装置

1〞

150-221

普通型

平面

长心轴

1〞

150-222

带有锁紧螺母

平面

长心轴

--

--

普通型

球面(SR4)

--

--

--

带有锁紧螺母

球面(SR4)

--

--

--

普通型

平面(硬质合金头)

--

--

--

带有锁紧螺母

平面(硬质合金头)

--

--

--

普通型

平面(硬质合金头)

--

--

--

带有锁紧螺母

平面(硬质合金头)

--


*带有心轴锁 **用于预订型号

尺寸和重量:单位(mm) ( ):心轴完全缩进时
