MF-U

176系列-高倍率多功能测量显微镜

日本三丰品牌 MITUTOYO 176-675 显微镜

特点：

1、观察所得为清晰无闪光正像，且视场开阔。

2、测量精度在同类设备中最高（符合JIS B 7153标准）。

3、证明高-NA目标来自于FS光学系统（长工作距离型）。

4、金属和测量显微镜的功能相结合，提供了高分辨率观察和高精度测量的方法。

5、照明装置（反射/透射）可选用高亮度LED灯泡或卤素灯泡（必选）。

6、利用可变孔径光阑即光圈（反射/透射）可在无光衍射时进行观察测量。

7、各类标准工作台的尺寸最大达到400×200mm。

8、快速释放装置便于在测量工件大或测量工件数量多时快速移动工作台。

9、高倍放大目镜，观察倍数高达4000X。

10、低嗓音设计。

技术参数：

观察图像：正像

光管：Siedentoph型（可调瞳距：51-76mm），1X光管镜头，双目目镜（俯角:30°），十字投影法，带有TV插板，光通比（目镜/TV插板:50/50）

目镜：10X（视场直径：24mm）,可选：15X,20X

转盘（选件）：手动或电动旋转盘

物镜（选件）：从1X-100X的M/BD Plan Apo物镜

透射照明

光源：卤素灯泡（12V,50W）

光学系统：带有可调整光圈的远心照明系统

功能：光强度可调，无级亮度调节

表面照明

光源：卤素灯泡照明选件（光纤冷光照明）

光学系统：带有可调整光圈的科勒照明系统

功能：光强度可调，无级亮度调节

显示装置

轴数：2轴或3轴

分辨率：0.001mm/0.0005mm/0.0001mm/.0001″/.00005″/.00001″

功能：调零,方向转换，数据输出（通过RS-232C接口）

电源：100/110/120/220/240V AC, 50/60Hz

重量：65.5kg(505C,1010C)/69.5kg(2010C)/130kg(2017C)/138kg(3017C)/144kg(4020C)

可选XY工作台类型：

选件：

378-857：15X目镜套装（视场范围16mm）

378-858：20X目镜套装（视场范围12mm）

378-018：手动BF转盘

378-116：电动BF转盘

176-211：手动BF/DF转盘

378-210：电动BF/DF转盘

178-092：偏振器

378-076：用于100X,SL80X,SL50X目镜的微分干涉对比装置

378-078：用于50X,SL20X目镜的微分干涉对比装置

378-079：用于20X目镜的微分干涉对比装置

378-080：用于10X, 5X目镜的微分干涉对比装置

12AAA643：ND2型彩色滤光片

12AAA644：ND8型彩色滤光片

12AAA645：GIF型滤光片

12AAA646：LB80型彩色滤光片

375-054：0.5X相机转向镜（带有C-mount适配器）

970441：C-mount适配器

513667：卤素灯泡（24V,50W）

12BAB345：卤素灯泡（长寿型，24V,50W）

517181：卤素灯泡（24V,100W）

12BAD602：卤素灯泡（高亮度型24V,100W）

175-308：防震台架

176-309：安装台架

375-056：读数尺

12AAA165：镜头清洗工具

12AAA846：脚踏开关

照明元件

176-315：卤素灯照明装置（12V,100W）

176-316：卤素灯照明装置（12V,150W）

176-343：双光纤照明装置

12AAG806：GIF型彩色滤光片（适于176-315）

12AAG807：LB80型彩色滤光片（适于176-315）

固定和工作台附件

172-197：旋转式中心支架*（最大工件直径:80mm）

172-378：带有夹钳的V型块*（最大工件直径:25mm）

176-107：带有夹钳的支架*

176-305：带有微调旋钮的旋转工作台，适用于505C/1010C/2010C型号

176-306：带有微调旋钮的旋转工作台，适用于2017C/3017C型号

*1020B型号需要与固定适配器（176-310）配合使用，1720B/1730B型号需要与固定适配器（176-304）配合使用

性能参数：

型号（XY工作台尺寸）

505C

1010C

2010C

2017C

3017C

4020C

货号

MF-UA

176-667*

176-668*

176-669*

176-670*

176-671*

176-672*

MF-UB

176-687*

176-688*

176-689*

176-690*

176-691*

176-692*

MF-UC

176-673*

176-674*

176-675*

176-676*

176-677*

176-678*

MF-UD

176-693*

176-694*

176-695*

176-696*

176-697*

176-698*

XY工作台行程范围

50×50mm

100×100mm

200×100mm

200×170mm

300×170mm

400×200mm

Z轴移动范围

150mm

150mm

150mm

220mm

220mm

220mm

调焦方式

手动调焦（粗调焦:10mm/rev.,微调焦:0.1mm/rev.）

测量方法

线性编码器（2轴型:X/Y轴，3轴型:X/Y/Z轴）

分辨率（可转换）

0.001mm/0.0005mm/0.0001mm/.0001″/.00005″/.00001″

测量精度（20℃时）

XY轴：（2.2+0.02L）µm,L为无负载测量长度（mm）,JIS B 7153

指示精度（20℃时）

Z轴：（5+0.04L）µm，L为测量长度（mm）

浮动功能

带有快速释放功能的X和Y轴

XY工作台台面尺寸

280×280mm

280×280mm

350×280mm

410×342mm

510×342mm

610×342mm

载物玻璃有效尺寸

180×280mm

180×180mm

250×150mm

270×240mm

370×240mm

440×240mm

旋转功能

——

——

——

±5°(左)

±5°(左)

±3°(左)

台面最大承重

10kg

10kg

10kg

20kg

20kg

15kg

最大工件高度

150mm

150mm

150mm

220mm

220mm

220mm

*在货号后加上以下后缀(如:176-667-10)：-10适于英国手动用户11适于中国手动用户，无后缀适于日本手动用户

可选设备类型：

设备类型

MF-UA型

MF-UB型

MF-UC型

MF-UD型

观察类型

亮视场（BF）

亮视场（BF）

亮/暗视场（BF/DF）

亮/暗视场（BF/DF）

测量系统

X和Y轴（2轴）

X,Y和Z轴（3轴）

X和Y轴（2轴）

X,Y和Z轴（3轴）

照明装置：

合适的照明装置

发光二极管

卤素灯

货号

176-346*

176-348*

注：因为“Generation C 类型”没有配备照明装置，所以必须选择LED照明装置或发光二极管照明装置

*为区交流电源电缆，在货号后加上以下后缀：A适于UL/CSA,C适于台湾,D适于CEE,DC适于CCC,E适于BS,K适于EK，无后缀适于JIS/100V

尺寸图片：单位（mm）

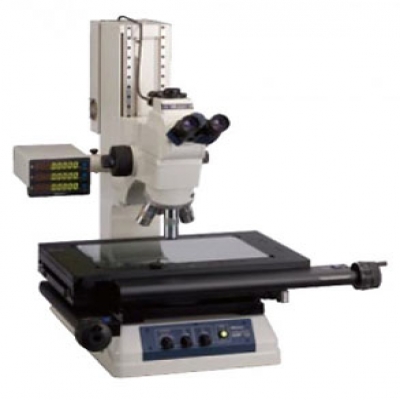

产品展示
