Surftest （表面粗糙度测量仪）SJ-201/SJ-301

178系列- 便携式表面粗糙度测量仪

日本三丰品牌 MITUTOYO 178-901-3 表面粗糙度测量仪

特点：SJ-201

1、显示装置符合IP53标准，防渗水、防尘。

2、装有内置电池，在无外部电源的情况下可进行大约500次测量。

3、备有便携式手提箱，在工作场所可保护仪器。

4、内置存储器可保存多达十项测量结果。

5、大尺寸易读液晶显示器以大号字符显示，测量结果一目了然。

6、滑动盖板下方的按钮用于精细设置，如标准更改、截止波长等。

7、在显示装置的后面板上备有连接器，可将Digimatic与RS-232C数据输出至外部设备。

8、可选手提式内置电池微型SJ打印机，可打印已记录的数据图表。

特点：SJ-301

1、大型号易读显示器，采用大号字符。

2、大型号液晶触控式面板，操作简易。

3、测量开始按钮及其他常用按钮强化耐用，抗车间污染。

4、装有大容量电池，完全充电后可进行大约600次测量。

5、备有便携式手提箱，在工作场所可保护仪器。

6、主机内装有高分辨率高速打印机。

7、测量装置中可保存五组测量设备-可选存储卡（微型闪存卡）可存储测量设置与测量数据。

8、测量数据可以按CSV格式存储到可选存储卡中，然后传输到个人电脑，供电子制表软件进行数据分析。

技术参数：

X轴（驱动部）

测量范围：12.5mm

测量速度：0.25,0.5mm/s（0.25mm/s：S型）

移动方向：向后

检测器：

范围：350µm(-200µm到+150µm)

检测方法：有轨测量

测力：4mN或0.75mN

测针针尖：金刚石，90°/5µmR（60°/2µmR）

导头曲率半径：40mm

导头压力：小于400mN

类型：差动电感式

电源：通过AC适配器/可充电镍氢电池

电池寿命：最多可测量500次（SJ-201）（不带打印），最多可测量600次（SJ-201）（不带打印）

充电时间：12小时（SJ-201），15小时（SJ-301）

数据输出：通过RS-232C端口/SPC输出

数据存储：记忆卡（12AAA841）(SJ-301)

尺寸（W×D×H）

控制器：307×165×94mm(SJ-301)，156.5×62×52mm(SJ-201)

驱动部：115×23×26mm

重量：

控制器：大约1.2kg(SJ-301),大约0.3kg(SJ-201)

驱动部：0.2kg

评估能力：SJ-301

适用标准：JIS’82,JIS’94,JIS’01,ISO,ANSI,VDA

评估轮廓：P（原始轮廓），R（表面粗糙度轮廓），DIN4776,粗糙度motif,波形motif

评价参数：

Ra,Rq,Rz,Ry,Rp, Rv,Rt,Sm,S,Pc,R3z,mr(c),Rpk,Rvk, δc,Rk,Mr1,Mr2,Lo,Ppi,R,AR,Rx,A1,A2,Vo,HSC,mr,SK,Ku,△a, △q,Wte,Wx,W,AW,(支持用户定义)Rz1max(ISO),Rmax(VDA,ANSI)

分析图表：

支撑曲线（BAC1/2），振幅分布曲线（ADC）

滤波类型：2CR,PC75，高斯

截止波长：λc:0.08,0.25,0.8,2.5,8mm λs:2.5,8,25mm

取样长度：0.08,0.25,0.8,2.5,8mm或增量为0.1mm，0.3-12.5mm之间的任意长度

取样数：1,3,5（受限于移动范围）

打印机：热敏打印机

打印宽度：48mm（纸宽：58mm）

记录倍率：垂直:10X-100,000X，自动水平:1X-1,000X，自动

功能：

用户自定义：期望获得的参数可挑选出来，用于计算和显示。

统计处理：最大值、最小值、平均值、标准偏离、合格率、每个参数的频率分布

GO/NG判断：

上限/下限的设定：3个参数

GO/NG判断法则：平均值、16%的规则、最大值规则测量条件保存:最多五套

数据保存：测量条件（最多20套）、评估数据、采样数据和含存储卡的统计数据（可选）的保存和修复。

校正：输入数值可以自动校正

省电功能：如果自动电源关闭功能启动，5分钟不进行操作时电源自动关闭。

检测器+驱动部+显示部结合：

检测器：0.75mN测力，2µm针尖半径 4mN测力，5µm针尖半径

驱动部：标准型、横向移动型、退避型

评估能力：

适用标准：JIS’82,JIS’94,JIS’01,ISO,ANSI,DIN

评估轮廓： P（原始轮廓），R（表面粗糙度轮廓），DIN4776*,(粗糙度motif:SJ-201M)

评价参数：Ra,Rq,Rz,Ry,Rp,Sm,S,Pc,R3z,mr(c),Rt,Rp,Rk,Rpk,Rvk,Mr1,Mr2,A1,A2,Vo(支持用户定义) (R,AR,Rx:M波形)

滤波类型：2CR,PC75,高斯

截止波长：λc: 0.25,0.8,2.5mm λs:2.5,8mm

取样长度： 0.25,0.8,2.5mm或增量为0.1mm，0.3-12.5mm之间的任意长度

取样数：1,3,5（受限于移动范围）

功能：

用户自定义：期望获得的参数可挑选出来，用于计算和显示。

GO/NG判断：上限/下限的设定:2个参数

测量条件保存：在电源关闭时保存条件

数据保存：可保存多达10项的测量结果。

校正：输入数值可以自动校正。

省电功能：如果自动电源关闭功能启动，30秒不进行操作时电源自动关闭。

SJ-201标准型显示器：

SJ-201系列可以升级为性能相同的SJ-301系列。

178-249-3*：公制型

178-241-3*：英制/公制型 *3C,3K,3A,3D,3E,3DC **3A,3D,3E,3DC

检测器：

性能参数/配置：

型号
SJ-201P
SJ-201R
SJ-201S
SJ-201M

货号（mm）

178-920-2*

178-930-2*

178-985*

178-995*

178-889-2*

178-899-2*

178-920-2F*

178-930-2F*

货号（inch/mm）

178-923-2*

178-933-2*

178-986*

178-996*

178-912-2*

178-913-2*

---

--

驱动部

标准型（178-230-2）

退避型（178-235）

横向移动型（178-233-2）

标准型（178-230-2）

检测器

4mN型178-390

0.75mN型

178-296

4mN型

178-390

0.75mN型178-296

4mN型

178-390

0.75mN型

178-296

4mN型

178-390

0.75mN型

178-296

显示部

袖珍型

袖珍型

袖珍型

袖珍型

检测器：圆锥形锥角

90°

60°

90°

60°

90°

60°

90°

60°

针尖半径

5µm

2µm

5µm

2µm

5µm

2µm

5µm

2µm

检测器测力

4mN

0.75mN

4mN

0.75mN

4mN

0.75mN

4mN

0.75mN

*”mm”型：A适于UL/CSA,C适于JIS(适于台湾地区)，D适于CEE,E适于BS，DC适于中国，K适于EK

“inch/mm”类型：A适于UL/CSA, D适于CEE,E适于BS，DC适于中国，无后缀适于JIS/100V（适于台湾地区）

型号
SJ-301
SJ-301R
SJ-301S

货号（mm）

178-953-4*

178-952-4*

178-980-2*

178-990-2*

178-929-3*

178-939-3*

货号（inch/mm）

178-954-4*

178-955-4*

178-987-2*

178-997-2*

178-901-3*

178-902-3*

货号（mm适于日本）

178-953

178-952

178-980

178-990

178-929-2

178-939-2

驱动部

标准型（178-230-2）

退避型（178-235）

横向移动型（178-233-2）

检测器

4mN型

（178-390）

0.75mN型

（178-395）

4mN型

（178-390）

0.75mN型

（178-395）

4mN型

（178-390）

0.75mN型

（178-395）

显示部

带有标准型打印机

带有标准型打印机

带有标准型打印机

检测器：圆锥形锥角

90°

60°

90°

60°

90°

60°

针尖半径

5µm

2µm

5µm

2µm

5µm

2µm

检测器测力

4mN

0.75mN

4mN

0.75mN

4mN

0.75mN

*为区分交流电源电缆，在货号后加上以下后缀：

”mm”型：A适于UL/CSA,C适于JIS(适于台湾地区)，D适于CEE,E适于BS，DC适于中国，K适于EK

“inch/mm”类型：A适于UL/CSA, D适于CEE,E适于BS，DC适于中国，无后缀适于JIS/100V（适于台湾地区）

尺寸图片：单位（mm）

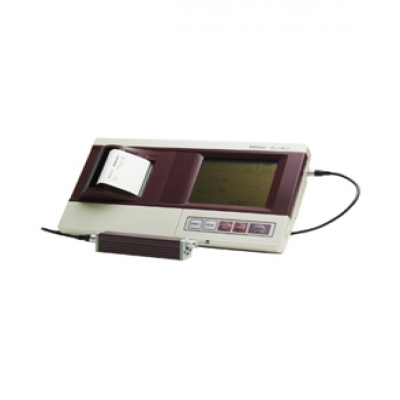

产品展示
