三丰Mitutoyo视像测量系统OQVH STREAM PLIS404

三丰Mitutoyo视像测量系统OQVH STREAM PLIS404

QV HYBRID TYPE 1,TYPE 3 363系列-CNC视像测量系统 日本三丰品牌 MITUTOYO QVH STREAM PLUS404 视像测量系统 特点： Quick Vision Hybrid 为视像测理系统提供理想组合——CCD像机+高速扫描，在应用中可以共用一个非接触式位移传感器。同时运用视像测量系统装置和非接触式位移传感器的高速扫描测量。 Hybrid Type1的特点：

  • 用户界面：
  • 操作系统：
  • 键盘类型：

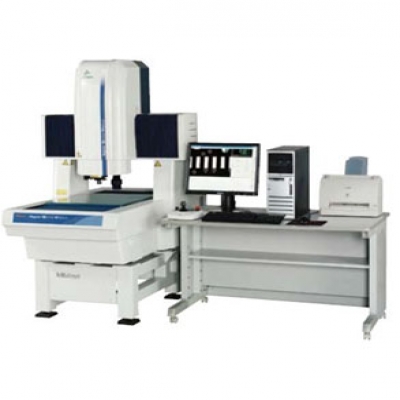

  • 型号： 三丰Mitutoyo视像测量系统OQVH STREAM PLIS404
在线询价
QV HYBRID TYPE 1,TYPE 3

363系列-CNC视像测量系统

日本三丰品牌 MITUTOYO QVH STREAM PLUS404 视像测量系统

特点：

Quick Vision Hybrid 为视像测理系统提供理想组合——CCD像机+高速扫描，在应用中可以共用一个非接触式位移传感器。同时运用视像测量系统装置和非接触式位移传感器的高速扫描测量。

Hybrid Type1的特点：

1、聚焦点法通过减少测量反射面过程中的差异，实现高度测量的可重复度。

2、双针孔测量法（少指向性）被指定为测量的方法。



Hybrid Type3的特点：

1、可用于测量橡胶片这种薄且透明的物体的表面粗糙度和厚度。测量厚度：25-300µm

2、使镜面和漫射面的高度倾角都能够测量。最大倾角范围±87°（漫射面）

3、通过轴向色差的波长共焦方法实现高分辨率和高精度的高度测量。

*由于白色卤素灯，Type3不适用于jls C6802“达到激光产品辐射安全标准”

性能参数：基于QV Apex


型号

QVH Apex302

QVH Apex404

QVH Apex606

测量范围

视像

300×200×200mm

400×400×250mm

600×650×250mm

非接触式位移传感器

类型1

180×200×200mm

280×400×250mm

480×650×250mm

类型3

176×200×200mm

276×400×250mm

476×650×250mm

精度**

E1XY

(1.5+3L/1000)µm

E1Z

(1.5+4L/1000)µm/(1.5+4L/1000)µm*

E2XY

(2.0+4L/1000)µm


*使用非接触式位移传感器

**测量精度在以下条件下定义

可编程电动转盘：1X,物镜设置：2.5X，L为任意两点间尺寸（mm）

性能参数：基于QV STREAM PLUS


型号

QVH STREAM PLUS302

QVH STREAM PLUS404

QVH STREAM PLUS606

测量范围

视像

300×200×200mm

400×400×250mm

600×650×250mm

非接触式位移传感器

类型1

180×200×200mm

280×400×250mm

480×650×250mm

类型3

176×200×200mm

276×400×250mm

476×650×250mm

精度**

E1XY

(1.5+3L/1000)µm

E1Z

(1.5+4L/1000)µm/(1.5+4L/1000)µm*

E2XY

(2.0+4L/1000)µm


*使用非接触式位移传感器

**测量精度在以下条件下定义

可编程电动转盘：1X,物镜设置：2.5X，L为任意两点间尺寸（mm）

性能参数：基于Hyper QV


型号

Hyper QVH302

Hyper QVH404

Hyper QVH606

测量范围

视像

300×200×200mm

400×400×250mm

600×650×250mm

非接触式位移传感器

类型1

180×200×200mm

280×400×250mm

480×650×250mm

类型3

176×200×200mm

276×400×250mm

476×650×250mm

精度**

E1XY

(0.8+2L/1000)µm

E1Z

(1.5+2L/1000)µm/(1.5+2L/1000)µm*

E2XY

(1.4+3L/1000)µm


*使用非接触式位移传感器

**测量精度在以下条件下定义

可编程电动转盘：1X,物镜设置：2.5X，L为任意两点间尺寸（mm）

性能参数：基于QV ACCEL


型号

QVH ACCEL808

QVH ACCEL1010

QVH ACCEL1212

QVH ACCEL1517

测量范围

视像

800×800×150mm

1000×1000×150mm

1250×1250×100mm

1500×1750×100mm

非接触式位移传感器

类型1

680×800×150mm

880×1000×150mm

1130×1250×100mm

1380×1750×100mm

精度**

E1XY

(1.5+3L/1000)µm

(2.2+3L/1000)µm

E2Z

(1.5+4L/1000)µm/(1.5+4L/1000)µm*

(2.5+5L/1000)µm/(1.5+4L/1000)µm*

E2XY

(2.5+4L/1000)µm

(3.5+4L/1000)µm


*使用非接触式位移传感器

**测量精度在以下条件下定义

可编程电动转盘：1X,物镜设置：2.5X，L为任意两点间尺寸（mm）
