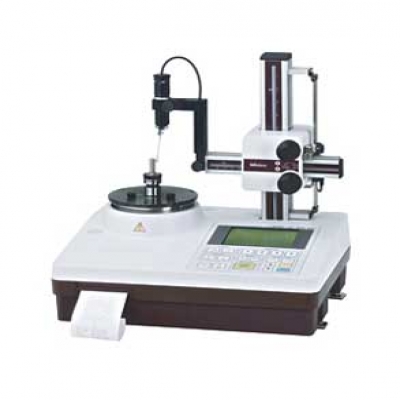

三丰Mitutoyo圆度测量仪O211 601

三丰Mitutoyo圆度测量仪O211 601

Roundtest （圆度、圆柱形状测量仪）RA-10 211系列-圆度测量仪 日本三丰品牌 MITUTOYO 211-601 形状测量仪 便携式圆度测量仪，具备出色的性价比，全测量能力，易学易用。 特点： 1、控制面板中按键大且布局直观，便于操作。 2、单键设置调用功能：预存了复杂设置，随时单键调用。零点设置功能：检出器水平调零一键到位，免去经常仔细定位的麻烦。 3、调整垂直方向（Z轴）和

  • 用户界面：
  • 操作系统：
  • 键盘类型：
  • 型号： 三丰Mitutoyo圆度测量仪O211 601
在线询价
Roundtest （圆度、圆柱形状测量仪）RA-10

211系列-圆度测量仪

日本三丰品牌 MITUTOYO 211-601 形状测量仪

便携式圆度测量仪，具备出色的性价比，全测量能力，易学易用。

特点：

1、控制面板中按键大且布局直观，便于操作。

2、单键设置调用功能：预存了复杂设置，随时单键调用。零点设置功能：检出器水平调零一键到位，免去经常仔细定位的麻烦。

3、调整垂直方向（Z轴）和径向（X轴）的操作手柄置于滑块上，便于操作。

4、虽然价格低，但其旋转工作台气浮轴承的旋转精度高达（0.04+6H/10000）µm ，与高级机型相比毫不逊色。

5、配有大型号液晶面板显示器，测量结果与所记录数据图表易于查看。

6、本设备机体小巧，内置集成电路并配有打印机，适用于狭小的检测空间。

7、RA-10带X轴停止开关选件和Z轴标尺选件。



技术参数：

旋转工作台

重复精度：（0.04+6H/10000）µm H为测量高度（mm）

旋转速度：6rpm

工作台有效直径：150mm

最大测量直径：100mm

台面最大承重：10kg

垂直轴（Z轴）

垂直移动：117mm

最大检测高度：离旋转工作台152mm

最大检测深度：100mm（最小内径：30mm）

水平臂（X轴）

水平移动：75mm（包括工作台旋转中心25mm的突出量）

测针和测头

测量范围：±1000µm

测力：70-100mN

标准测针：12AAB681，硬质合金球，Φ1.6mm

测量方向：双方向

测头角度调整：±45°（带刻度）

数据分析器：

处理器：内置

数据分析项：圆度，同轴度，同心度，平面度，径向圆周跳动，用于圆度评估的参考圆：LSC,MZC,MIC,MCC

记录器：内置行式热敏打印机（外部打印机：选件）

记录的放大倍率：X5-X200,000（15级）

粗糙度成分的降低：低通滤波器，带通滤波器

滤波类型：2CR-75%,2CR-50%,2CR-75%（相对校正），2CR-50%（相位校正），高斯滤波器、滤波器关断

截止值：15upr,50upr,150upr,500upr,15-150upr,15-500upr,50-500upr

测量段数：

1至5段：圆度，同轴度，平面度

1至3段：径向圆周跳动

2段：同心度

供气：

气压：390kpa

耗气量：30L/min

电源： 100-240V AC±10%,50/60Hz

尺寸（W×D×H）：450×360×486mm

重量：26kg



选件：

211-016：基准半球

12AAH420：基准半球垫块

997090：校准用套装量块

211-045：倍率校正规

211-032：定心卡盘（外径：1-79mm，内径：16-69mm）*

211-031：微型卡盘（外径：0.1-1.5mm）

356038：用于测量较低工件的辅助台*

12AAH425：带有（DAT）功能的调整台（公制型）

12AAH426：带有（DAT）功能的调整台（英制/公制型）

12AAH427：普通微分头式调整台

211-052：定心卡盘（外径：1-79mm，内径：16-69mm）

211-053：V形块定位夹具A（用于Φ50mm）

211-054：V形块定位夹具B（作于Φ50mm

211-055：外径/内径装配夹具（用于Φ10mm）

211-051：套爪卡盘（外径：0.5-10mm）

12AAH402：独立套爪（Φ0.5-1.0mm）

12AAH403：独立套爪（Φ1.0-1.5mm）

12AAH404：独立套爪（Φ1.5-2.0mm）

12AAH405：独立套爪（Φ2.0-2.5mm）

12AAH406：独立套爪（Φ2.5-3.0mm）

12AAH407：独立套爪（Φ3.0-3.5mm）

12AAH408：独立套爪（Φ3.5-4.0mm）

12AAH409：独立套爪（Φ4.0-5.0mm）

12AAH410：独立套爪（Φ5.0-6.0mm）

12AAH411：独立套爪（Φ6.0-7.0mm）

12AAH412：独立套爪（Φ7.0-8.0mm）

12AAH413：独立套爪（Φ8.0-9.0mm）

12AAH414：独立套爪（Φ9.0-10.0mm）

12AAH320：X轴制动

12AAH318：Z轴数显标尺

938882：SR44（用于Z轴数显标尺和调整台数显微分头）

211-013：防震台

*只能安装于调整台（12AAH425/426/427）上。







耗材：

12AAH181：打印纸 10卷/套

358592：空气过滤器滤芯 1件/套

358593：空气调节器调节件 10件/套

尺寸图片：单位（mm）
