PJ-A3000

302系列-投影仪

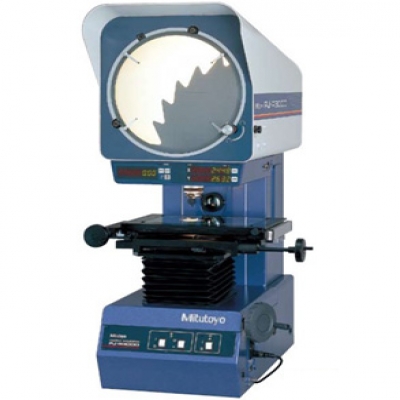

日本三丰品牌 MITUTOYO 302-706 投影仪

特点：

1、PJ-A3000A系列投影仪大小适中，具有多功能且易于操作。

2、清晰的数显XY计数器装于量角器屏幕下方，便于读数。

3、数显读数的测角投影屏幕易于进行角度测量。

技术参数：

投影图像：倒像

投影屏幕

有效直径：315mm（12.4″）

屏幕材料：精细磨砂玻璃

屏幕旋转：±360°，微调和夹紧

角度分度值：数显计数器（LED），分辨率：1´或0.01°（可转换），范围：±370°，ABS/INC模式转换，调零

参考线：十字交叉细线

投影镜头：10X（172-202）可选：20X,50X,100X

放大精度

轮廓照明：±0.1%以下

表面照明：±0.15%以下

最大工件高度：参见投影能力（H）以下

轮廓照明

光源：卤素灯泡（24V,150W）

光学系统：远心系统

功能：2-step高/低亮度转换、吸热光片、冷却风扇

表面照明

光源：卤素灯泡（24V,150W）

光学系统：可调聚光镜垂直照明

功能：吸热光片、冷却风扇

调焦：手动调焦

分辨率：0.001mm或.0001″/0.001mm（.00005″/0.001mm:数显微分头）

电源：100-240V AC,50/60Hz

重量：105kg-140kg

投影能力：

倍率

10X

20X

50X

100X

视场范围

Φ31.5

Φ15.7

Φ6.3

Φ3.1

W

66(20)

32.5(2)

12.6

5

H -50型号*

123.5

123.5

123.5

123.5

-100型号

91

91

91

91

-150型号

103.5

103.5

103.5

103.5

200型号

92.5

92.5

92.5

92.5

D -50型号

224(198)

87(61)

27

10

-100型号

182

87(61)

27

10

-150型号

207(198)

87(61)

27

10

200型号

185

87(61)

27

10

( ):使用表面照明 *包括PJ-A3000

选件：

172-203：20X投影镜头组

172-204：50X投影镜头

172-207：100X投影镜头

172-229：10X镜头的斜面照明反光镜

172-230：20X镜头的斜面照明反光镜

172-116：标准刻度尺（50mm）

172-117：标准刻度尺（2″）

172-118：读数尺（200mm）

172-161：读数尺（300mm）

172-119：读数尺（8″）

172-162：读数尺（12″）

932105：罩面图套装（12个）

172-160-2：绿色滤光片（用于PJ-A3000,-50型号）

172-160-3：绿色滤光片（用于-100，-150，,-200型号）

512305：卤素灯泡（24V,150W）

965012：用于角度显示输出的SPC电缆（2m）

176-106：旋转工作台（有效直径：66mm）

172-196：旋转工作台（有效直径：100mm）

172-198：带有微调旋钮的旋转台（有效直径：96mm）

176-105：旋转工作台（最在工件直径：70mm）

172-197：旋转工作台（最在工件直径：80mm）

176-107：带夹钳的支架

172-378：带夹钳的V型块（最大工件直径：25mm）

999678：固定装置适配器

适用性

PJ-A3000,PJ-A3005R-50,PJ-A3005D-50/E

PJ-A3005F-150/E,PJ-A3010F-100/F,PJ-A3010F-200/E

176-106

√

——

172-196

——

√*

172-198

——

√*

176-105

√

√*

172-197

——

√*

176-107

√

√*

172-378

√

√*

*PJ-A3010F-200E 需与固定装置适配器（999678）配合使用

性能参数：

型号

PJ-A3005R-50

PJ-A3005D-50

PJ-A3005D-50E

PJ-A3010F-100

PJ-A3010F-100F

货号（公制型）

302-709*

302-704*

302-708*

302-703*

302-707*

货号（英制/公制型）

302-719*

302-714*

302-718*

302-713*

——

XY工作台行程范围

50×50mm

50×50mm

50×50mm

100×100mm

100×100mm

测量方法

模拟微分头

旋转编码器

旋转编码器

线性编码器

线性编码器

快速释放机制

——

——

——

X和Y轴

X和Y轴

XY工作台面尺寸

152×152mm

152×152mm

152×152mm

250×250mm

250×250mm

XY工作台有效范围

82×82mm

82×82mm

82×82mm

142×142mm

142×142mm

工作台玻璃定货号

380405

380405

380405

12BAE041

12BAE041

旋转功能

——

——

——

——

——

最大工作台载重

10kg

10kg

10kg

10kg

10kg

备注

带有数显计数器

——

不带模拟计数器

——

不带模拟计数器

型号

PJ-A3005F-150

PJ-A3005F-150E

PJ-A3010F-200

PJ-A3010F-200E

PJ-A3000

货号（公制）

302-702*

302-706*

302-701*

302-705*

302-700*

货号（英制/公制型）

302-712*

——

302-711*

——

——

XY工作行程范围

150×50mm

150×50mm

200×100mm

200×100mm

Fixed

测量方法

线性编码器

线性编码器

线性编码器

线性编码器

——

快速释放机制

X和Y轴

X和Y轴

X和Y轴

X和Y轴

——

XY工作台面尺寸

280×152mm

280×152mm

380×250mm

380×250mm

160×145mm

XY工作台有效范围

185×84mm

185×84mm

266×170mm

266×170mm

Φ70mm

工作台玻璃定货号

381349

381349

382762

382762

200673

旋转功能

——

——

±3°

±3°

——

最大工作台载重

8kg

8kg

8kg

8kg

15kg

备注

——

不带模拟计数器

——

不带模拟计数器

不带模拟计数器

*为区分交流电源电缆，在货号后加上以下后缀：A适于UL/CSA,C适于台湾,D适于CEE,DC适于CCC,E适于BS,K适于EK,无后缀适于JIS/100V

尺寸图片：单位（mm）

产品展示
