产品展示

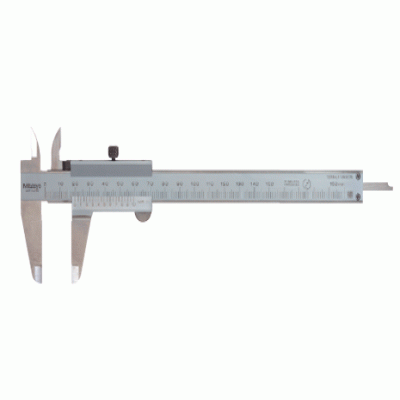

三丰Mitutoyo游标卡尺O530 102

530系列——标准型游标卡尺: 日本三丰品牌 MITUTOYO 游标卡尺 特点: 1简洁、基本的设计。 2、可测量外径、内径、深度和阶差。 3、较小的游标面角度(14°)、便于读数。 4、游标上有不同的读数刻度。(仅限公制/英制型和英制型) 5、滑块上装有锁紧螺钉。 6、可提供带有硬质合金头量爪的卡尺。 技术参数: 精度:±0.05mm(测量范围小于等于200mm的型号

  • 用户界面:
  • 操作系统:
  • 键盘类型:
  • 型号: 三丰Mitutoyo游标卡尺O530 102
530系列——标准型游标卡尺:
日本三丰品牌 MITUTOYO 游标卡尺
特点:
1简洁、基本的设计。
2、可测量外径、内径、深度和阶差。
3、较小的游标面角度(14°)、便于读数。
4、游标上有不同的读数刻度。(仅限公制/英制型和英制型)
5、滑块上装有锁紧螺钉。
6、可提供带有硬质合金头量爪的卡尺。
技术参数:
精度:±0.05mm(测量范围小于等于200mm的型号)
±0.08mm(测量范围小于等于300mm的型号)
±0.10mm(测量范围小于等于600mm的型号)
±0.15mm(测量范围小于等于1000mm的型号)
高精度型:±0.03mm(测量范围小于等于200mm的型号)
±0.04mm(测量范围小于等于300mm的型号)
分度值:0.05mm或0.01″
高精度型:0.02mm.001″
性能参数:
公制型:

测量范围
货号
深度测量杆
备注
0-150mm
530-102
Φ1.9mm杆
——
0-150mm
530-101
薄片
——
0-150mm
530-320
薄片
用于外径测量的硬质合金头量爪
0-150mm
530-335
薄片
用于外径和内径测量的硬质合金头量爪
0-150mm
530-319
薄片
滑块下带有锁紧螺钉
0-150mm
530-122*
薄片
高精度型:±0.03mm
0-200mm
530-108
薄片
——
0-200mm
530-321
薄片
用于外径测量的硬质合金头量爪
0-200mm
530-123*
薄片
高精度型:±0.03mm
0-300mm
530-109
薄片
——
0-300mm
530-322
薄片
用于外径测量的硬质合金头量爪
0-300mm
530-124*
薄片
高精度型:±0.03mm
0-600mm
530-501


0-1000mm
530-502




*分度值:0.02mm
公制/英制型(带有公制/英制双刻度):

测量范围
货号
深度测量杆
英制分度值
备注
0-150mm
530-104
薄片
1/128〃
——
0-150mm
530-316
薄片
1/128〃
滑块下带有锁紧螺钉
0-150mm
530-125
薄片
1/128〃
——
0-150mm
530-312*
薄片
.001〃
高精度型:±0.03mm
0-200mm
530-114
薄片
1/128〃
——
0-200mm
530-118*
薄片
.001〃
高精度型:±0.03mm
0-300mm
530-115
薄片
1/128〃
——
0-300mm
530-119*
薄片
.001〃
高精度型:±0.03mm


*分度值:0.02mm
英制型(带有公制/英制双刻度):

测量范围
货号
深度测量杆
英制分度值
备注
0-6〃(0-150mm)
530-105
薄片
1/128〃
——
0-6〃(0-150mm)
530-314
薄片
1/128〃
用于外径测量的硬质合金头量爪
0-8〃(0-200mm)
530-116
薄片
1/128〃
——

尺寸图:



测量应用实例:
