微分头

149系列—带有硬质合金心轴的小型化普通型

日本三丰品牌 MITUTOYO 149-148 微分头

特点：

硬质合金心轴。

技术参数：

分度值：0.01mm或.001〞

心轴螺距：0.5mm或.025〞

心轴面：硬质合金平面（硬度大于HRA90）或球面,麿光表面

标尺面：硬铬镀层

锁紧螺母可固定厚度：6mm（11.5mm：149-131，149-147，149-802，149-812，149-822，149-832）

精度和轴套外径

货号

精度

轴套外径

149-132

149-148

±2µm/±.0001〞

9.5mm/.375〞

149-131

149-147

±2µm/±.0001〞

9.5mm/.375〞

149-183

149-185

±2µm/±.0001〞

9.5mm/.375〞

149-184

149-182

±2µm/±.0001〞

9.5mm/.375〞

149-801

149-811

±2µm/±.0001〞

9.5mm/.375〞

149-802

149-812

±2µm/±.0001〞

9.5mm/.375〞

149-821

149-831

±2µm/±.0001〞

9.5mm/.375〞

149-822

149-832

±2µm/±.0001〞

9.5mm/.375〞

149-803

--

±2µm

9.5mm

149-804

--

±2µm

9.5mm

149-823

--

±2µm

9.5mm

149-824

--

±2µm

9.5mm

--

149-181

±.0001〞

.375〞

性能参数：

公制型：

测量范围

货号

轴套

心轴面

其它特点

15mm

149-132

普通型

平面（硬质合金头）

--

15mm

149-131

带有锁紧螺母

平面（硬质合金头）

--

15mm

149-183

普通型*

平面（硬质合金头）

--

15mm

149-184

带有锁紧螺母*

平面（硬质合金头）

--

15mm

149-801

普通型

球面（SR4）

--

15mm

149-802

带有锁紧螺母

球面（SR4）

--

15mm

149-821

普通型

平面（硬质合金头）

反向读数

15mm

149-822

带有锁紧螺母

平面（硬质合金头）

反向读数

15mm

149-803***

普通型

球面（SR4）

--

15mm

149-804***

带有锁紧螺母

球面（SR4）

--

15mm

149-823***

普通型

平面（硬质合金头）

--

15mm

149-824***

带有锁紧螺母

平面（硬质合金头）

--

--

--

普通型

平面（硬质合金头）

棘轮锁定装置

英制型：

测量范围

货号

轴套

心轴面

其它特点

. 5〞

149-148

普通型

平面（硬质合金头）

--

. 5〞

149-147

带有锁紧螺母

平面（硬质合金头）

--

. 5〞

149-185**

普通型

平面（硬质合金头）

--

. 5〞

149-182

带有锁紧螺母

平面（硬质合金头）

--

. 5〞

149-811

普通型

球面（SR4）

--

. 5〞

149-812

带有锁紧螺母

球面（SR4）

--

. 5〞

149-831

普通型

平面（硬质合金头）

反向读数

. 5〞

149-832

带有锁紧螺母

平面（硬质合金头）

反向读数

--

--

普通型

球面（SR4）

--

--

--

带有锁紧螺母

球面（SR4）

--

--

--

普通型

平面（硬质合金头）

--

--

--

带有锁紧螺母

平面（硬质合金头）

--

. 5〞

149-181***

普通型

平面（硬质合金头）

棘轮锁定装置

*带有心轴锁 **适用于带有棘轮型号（149-181）

***用于预订型号

尺寸和重量：单位（mm） ( )：心轴完全缩进时

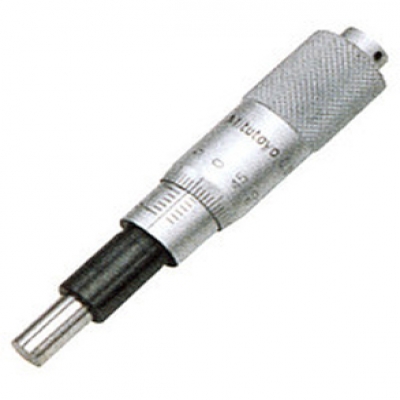

产品展示
