- 型号： EYE岩崎iwasaki照射器UEEX801 UEEX801
.
.
.
.
.
.
弊社は岩崎電気グループの総力を結集して、紫外線照射装置の開発・生産・販売に尽力を尽くしてまいりました。常に光の最先端応用分野においてさまざまなＵＶ装置の可能性に取り組んでおります。
ＵＶキュアシステム（アイキュアーライト）はさまざまな産業分野で採用されている紫外線照射システムです。
紫外固化点光源 UP200G
特长：
紫外线照射照度 2300mW/cm2（照射距离10mm、φ3受光器UV计量。）
使用长寿命的水银氙灯（ 200W）。平均寿命3,000小时
装备了紫外线照度稳定的 Program控制机能
紫外线照度，可无阶段調光。
灯管光轴调整。
灯管点灯积算功能
高紫外線透過率 UV光纤1m。
形式
UP200G
紫外线照度
2300mW/cm2

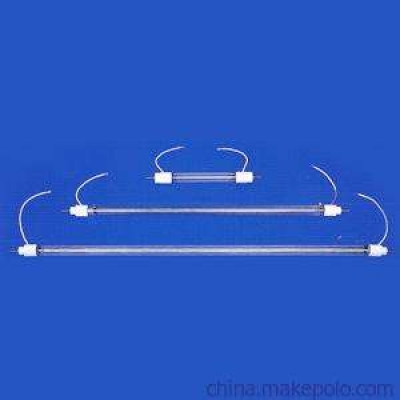

灯管
200W水银灯
灯管寿命
平均寿命3000小时
保证寿命2000小时
冷却方式
强制风冷
电源
单相AC 100V 50/60Hz
消耗电力
约 250W
重量
8.5Kg
UV改质装置OC181C10X
小型、轻便，移动、设置简单。无需真空处理，废液处理、电气等
操作简单，设置完处理时间后，按 Start键就可。
灯管放射 185nm和254nm的紫外线。3U字型的灯管
项目
式样
形式
OC181C10X
灯管
QGL180G-1
尺寸
W450×D443×H519mm
重量
约32.5kg
输入电源
AC100V 5A 万能插口
有限处理范围
200×200mm
Work 尺寸
W200×D200×H150mm
照度
平均40mW／cm2
OC-2506/OC-2503
项目
式样
形式
OC-2506
OC-2503
灯管
25W X 6灯
25W X 3灯
外型尺寸
W650×D475×H292mm
W650×D 35 5×H292mm
重量
约 50Kg
约 40Kg
输入电源
AC100V 6A
AC100V 3A
有限处理范围
300×250mm
300× 10 0mm
备注
臭氧分解装置为选购配件
臭氧分解装置为选购配件
照射器
风冷式照射器
特征：
1、 独立单元，维护方便。
灯体外箱、灯壳和光闸部位采用独立单元式，维护时也可拆下必要的单元单独进行。
2、 灯更换方便，仅需拉出灯壳单元即可更换。
3、 小巧紧凑且高性能，不限安装位置。
基本规格
照射器型号
UE06/81-3/425-25CK-001
UE075/961-3/425-25CK-001
UE121-625-25CK-001
适合灯型
H（M）06-L31，H（M）08-L41
H（M）075-L31，H（M）96-L41
H（M）12-L61
反射板
铝镜、冷镜
冷镜
光闸（Shutter）
左右对开式（B）
冷却方式
风冷
主体结构
三分式单元
外型尺寸
宽
125
125
125
长
750
860
750
高
305
305
305
长焦距照射器
特征：
1、 UV照度提高，从而提高固化性能
2、 积算照射能量降低，从而实现低温固化。
基本规格
照射器型号
UE0961-326-01CNHT
UE361-526-04CNQT
UE361-461-04CH
适合灯型
H(M)096-L31X
M36-L5117XGL
M036-L41X/CP
反射板
冷镜
光闸（Shutter）
摇摆式
无
冷却方式
风冷
外型尺寸
宽
370
260
395
长
1355
2705
2405
高
565
590
790
新型水冷、风冷式照射器（带左右开式 A光闸）
特征：
灯通过风冷式，反射板则是通过水冷式冷却，这样可以在减小排气量的同时实现照射器的小型化。
瞬间点亮式照射器
1、 瞬间点亮：打开开关就能立即点亮，瞬间稳定。无需预先点亮，可节约电，提高工作效率。
2、 超薄型照射器：无需光闸结构，将照射器做到超薄型。
3、 UV功率提高50%：通过新产品—— 瞬间点亮式金卤灯的强力 UV功率，进一步降低耗电，提高效率。
规格
功率
2.4KW
3KW
3KW
6KW
型号
UEQ0241-221
UEQ031-207C
UEQ031-301P
UEQ061-325-06
反射板
铝镜
冷镜
铝镜 平行光式
铝镜 聚光式
适用灯型
H（M）Q024-L21
H（M）Q03-L21
H（M）03-L31
H（M）06-L31
内压型紫外线照射装置
特征：
1， 没有水层吸收短波紫外线，因此可以减少设置的灯数。从而达到节能的目的。
2， 无需使用水系统设备，因此设备费用低，并且设备维护方便。降低运行成本。
3， 成品美观，提高附加值。
4， 完整配备压力检测器等保护装置。
照射器型号
UE151-325-02CQT-EX
使用灯型
120W/cm，15KW，水银灯，金卤灯
灯的发光长度
125mm
灯的冷却方式
风冷却
防爆结果及防爆符号
内压防爆结构（通风式）2G2
型号检测合格编码
第44134号（金卤灯），第44135号（水银灯）
照射器重量
200Kg
灯的数量
4支
5支
6支
电容3φ200V
400A
500A
530A
主机尺寸
照射装置
1960*380*780*4灯
1960*380*780*5灯
1960*380*780*6灯
电源盘
2200*930*1950
2200*930*1950
2200*930*1950
控制操作盘
根据要求设计
※电容随着送风机位置不同也会有差异。
卤素灯
JCR12V50W20H，JCR12V100W10H/G1I， JCR12V100W10H/G1/IR， JCR12V100W10HG10， JCR12V50W20H/G1I， JCR12V30W20H/G1， JCD100V150W2VL/G1， JCD100V150WL/G1，
PRS500W，灯泡
NH940LX/E40Z，1KW高压钠灯管
NH360LX，400W高压钠灯管
HF1000PD，高压汞灯
EYE岩崎新型风冷式照射器
UE06/81-3/425-25CK-001（适用灯型H06-L31，M06-L31，H08-L41，M06-L31）
UEQ0241-221（适用灯型：HQ024-L21，MQ024-L21）
UEQ031-207C（适用灯型：HQ03-L21，MQ03-L21）
UE031-301P（适用灯型：H03-L31，M03-L31）
UE061-325-06（适用灯型：H06-L31，M06-L31）
UBX01.51-3L1，
UBX0311-07，
UBX0311-06，
UBX041-3L1，
变频式电子稳定器 UBX0411-03（CE对芯），
变频式电子稳定器 UBX041-3LX1，
变频式电子稳定器 UBX0612-03，
变频式电子稳定器 UBX0621-03，
变频式电子稳定器 UBX0612-02，
变频式电子稳定器 UBX0621-02，
H365SX，投光器
OC-2503、OC-2506桌面式清洗装置
OC181C10X桌面式清洗装置
OC1801C10X台式清洗装置
UV-LED照射装置
电源装置 UEEX204、UEEX1153-3A、UEEX1153-3B、UEEX801-3A、UEEX801-3B、UB031-3A/BM-E1S、
UV固化机的,照射器UE031-325-02C-001、UE0151-227-04C、
UV固化机的电源装置UBX01.51-3L1
点光源装置 UP200G
固化机 ECS-4011GX、ECS-1511U、
照射器 UEEX204、UEEX1153、UEEX801、UE031-326-06CKH、UE031-327-001CB-002、
风冷式照射器 UE061-325-06、UE031-301P、UEQ031-207C、UEQ0241-221、
长焦距照射器 UE0961-326-01CNHT、UE361-526-04CNQT、UE361-461-04CH、
风冷式照射器 UE06/81-3/425/25CK/001、UEO75/961/3/425-25CK001、UE121-625-25CK-001
